Положение кулисного переключателя «Вкл. Выкл.»: полное руководство для новичков и экспертов

Пониманиеположение включения-выключения кулисного переключателяявляется очень важным фактором для профессионалов и любителей, имеющих дело с электрическими или электронными устройствами. Кулисный переключатель используется по-разному в разных местах, например, в предметах домашнего обихода, на приборных панелях автомобилей, в компьютерном оборудовании, в удлинителях и на заводах. Если вас интересуют способы определения исправности кулисного переключателя или нет, а также знакомство с его конструкцией, функционированием и неисправностью, то ответы вы обязательно найдете в этом руководстве.

Что такое кулисный переключатель?

Кулисный переключатель — это электрический переключатель, который качается при нажатии, а не перемещается вертикально. Раскачивание также либо замыкает, либо разрывает цепь и контролирует электрический ток. Кулисные переключатели стали популярны среди инженеров. Они прочные, простые в использовании и надежные. Существует множество типов кулисных переключателей по конструкции, форме и размерам, но их основная роль остается той же: надежное включение и выключение.

Определение положения включения и выключения кулисного переключателя

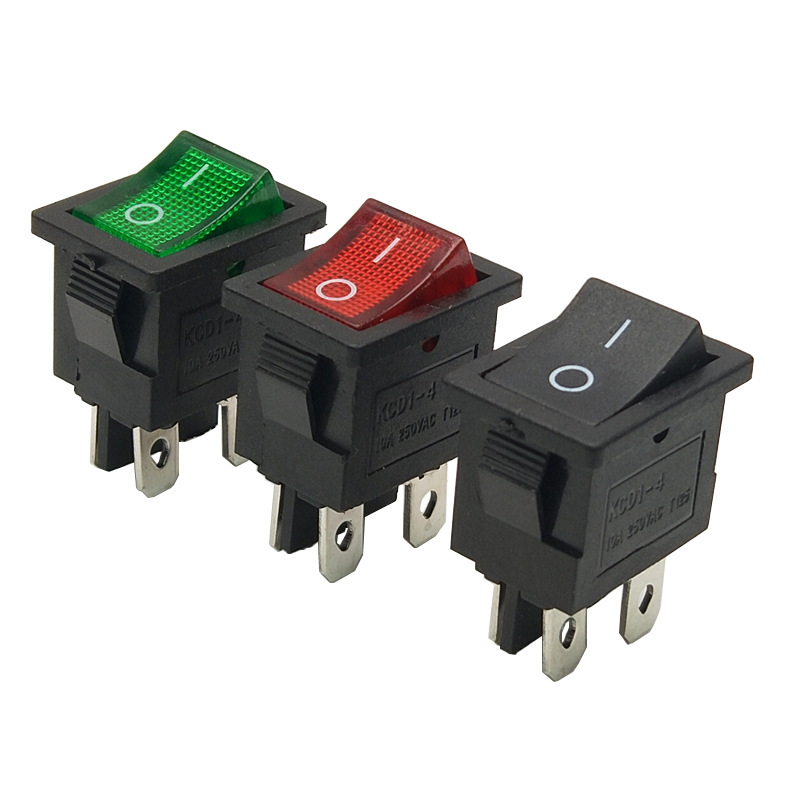

Присоединившись к миру кулисных переключателей, один из первых вопросов, который приходит на ум: как определить, включен или выключен переключатель? Промышленность упростила задачу, придумав некоторые общие показатели. Найдите международные символы, напечатанные на передней панели переключателя или выгравированные на нем.

I= ВКЛ.
O= ВЫКЛ.

Перемещение переключателя в направлении маркировки «I» завершит электрическую цепь и включит устройство. Если переключатель повернуть в сторону маркировки «О», связь прерывается и устройство перестает работать. Благодаря таким простым знакам можно гарантировать безопасность. В некоторых ситуациях можно использовать значения цвета: красный цвет означает «ВКЛ», а черный или белый — «ВЫКЛ».

Распространенные конфигурации кулисных переключателей

Кулисные переключатели выпускаются в нескольких конфигурациях: однополюсные однопозиционные (SPST), двухполюсные однопозиционные (DPST), однополюсные двухпозиционные (SPDT) и двухполюсные двухпозиционные (DPDT). Выбранная конфигурация указывает, сколько цепей может работать кулисный переключатель. Кроме того, выясняется, может ли переключатель выполнять свою функцию во многих положениях.

Обычно функция включения-выключения относится к конструкции SPST, в которой один конец включает источник питания (ON), а другой конец выключает его (OFF). Однако типы переключателей DPDT или SPDT могут включать больше позиций для переключения направления или выполнения различных соединений в цепи. Знание конструкции кулисного переключателя поможет правильно его подключить и использовать.

Применение кулисных переключателей и их положения включения/выключения

Благодаря удобной конструкции и простоте использования кулисные переключатели встречаются во многих устройствах. Вот основные области применения, в которых важна правильная идентификация положения включения и выключения:

Бытовая техника: в случае кофемашин, кулеров для воды, пылесосов и вентиляторов предпочтение отдается кулисным переключателям из-за их простоты использования.
Автомобильная промышленность: положение кулисного переключателя играет решающую роль в управлении приборной панелью, окнами, регулировками и освещением.
Промышленность: Тяжелое машиностроение всегда полагалось на четко обозначенные и надежные переключатели.
Электроника и компьютеры. Само собой разумеется, что в электрических полосах, дисплеях и шасси используются кулисные переключатели, чтобы избежать проблем с питанием и управлением.

Понимание информации о кулисном переключателе имеет решающее значение для бесперебойной и безопасной работы устройств, как показывают приведенные примеры. Физическое положение, а также понимание значения символов помогают предотвратить непреднамеренный запуск и/или остановку устройств, которые могут привести к повреждению или травмам.

Визуальные и физические сигналы для положения «включено-выключено»

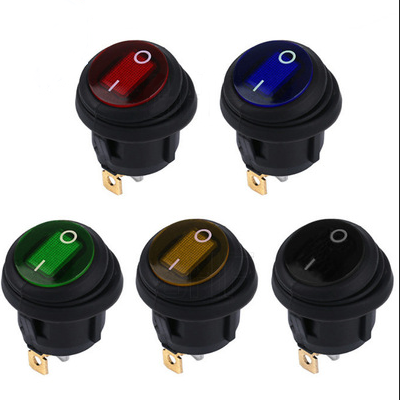

Помимо основных символов «I» и «O», кулисные переключатели могут также включать в себя различные визуальные и тактильные сигналы, чтобы пользователи могли быстро понять их состояние. На некоторых переключателях есть светящиеся метки, указывающие на то, что при включении самого переключателя загорается неоновая лампочка или светодиод. Кроме того, существуют переключатели с тактильными индикаторами, которые могут иметь неровный край или двойную полую поверхность, чтобы можно было почувствовать включение и выключение сторон.

Физические характеристики переключателя также предоставляют ценную информацию. В большинстве случаев положение «ВКЛ» влечет за собой перенос переключателя в сторону оператора, а положение «ВЫКЛ» означает поворот переключателя в противоположную сторону. В устройствах, смонтированных на панелях, может быть возможность сохранить стандартное расположение переключателя, чтобы «ВКЛ» располагалось в верхней части или рядом с пользователем, в соответствии с определенными правилами.

Как установить и подключить кулисный переключатель для правильной работы включения и выключения

Правильная установка кулисного переключателя обеспечивает правильную работу переключателя во включенном и выключенном состоянии. Процесс выглядит следующим образом:

Шаг 1. Определите тип коммутатора
Чтобы узнать, какой переключатель вы используете, определите, является ли это переключателем SPST, DPST, SPDT или DPDT, поскольку он будет определять ваши проводные соединения.
Шаг 2: Найдите символы «I» и «O».
При установке переключателя в крепление убедитесь, что буква «I» обращена к соответствующей стороне.
Шаг 3. Подключите клеммы
Подключение электропроводки обычно сводится к подключению источника питания к «фазной» клемме и подключению устройства к «нагрузочной» клемме, как указано в инструкции производителя.
Шаг 4. Запустите тесты на коммутаторе
Завершив подключение переключателя, убедитесь, что переключатель включает ваше устройство нажатием «I», а «O» выключает его.

Неправильная установка кулисного переключателя может привести к тому, что функция включения/выключения будет перепутана, что может сбить с толку и стать опасным. Если вы не уверены в том, как работает установка, рекомендуется обратиться к квалифицированному электрику и попросить помощи в понимании электрических схем, предоставленных производителем выключателя.

Соображения безопасности при использовании кулисных переключателей

Безопасность имеет первостепенное значение, когда дело касается электрического управления. Вот несколько рекомендаций, которым следует следовать для поискаположение вкл-выкл кулисных переключателей:

Четкая маркировка. Обязательно пометьте свои переключатели буквами «I» и «O» или при необходимости используйте наклейки. Согласованность. При установке переключателей убедитесь, что ориентация включения/выключения соответствует тому, как они установлены на других устройствах или панелях. Избегайте случайного переключения. Избегайте использования переключателей, у которых нет защитных ограждений, крышек или запирающих механизмов, поскольку это может быть опасно на промышленных и многолюдных рабочих местах. Периодическое обслуживание: регулярно проверяйте переключатели на наличие признаков износа, выцветшей маркировки или других дефектных элементов, которые могут вызвать неисправности.

Приняв эти меры безопасности, вы убедитесь, что не только вы, но и другие смогут определить положение кулисного переключателя и избежать возможных проблем с электричеством.

Часто задаваемые вопросы

Как определить, находится ли переключатель во включенном или выключенном положении?В большинстве кулисных переключателей используются общие графические сигналы: «I» указывает, что привод выполняет функцию ВКЛ, а «O» указывает, что он выполняет функцию ВЫКЛ. Сторона «I» замыкает цепь, а сторона «О» ее разъединяет. В случаях, когда сигналы не подаются, обратитесь к руководству производителя. Кроме того, иногда переключатели могут загораться, когда они находятся в положении «ВКЛ» или расположены таким образом, что сторона, обращенная к пользователю, находится в положении «ВКЛ». Для определения его положения также можно выполнить простой тест путем переключения переключателей.

Все ли кулисные переключатели горят при включении?Подсветка есть не во всех кулисных переключателях. Хотя переключатели с подсветкой в ​​некоторой степени помогают в темноте, обычный переключатель может использовать только маркировку или ощущение.

Можно ли установить выключатель самостоятельно?Да, если вы соблюдаете правильный порядок подключения и стандарты безопасности. Обязательно проверьте характеристики переключателя и сверьтесь с электрическими схемами, чтобы убедиться, что он правильно ориентирован и работает правильно.

Что произойдет, если переключатель установить задом наперед?При неправильной установке кулисный переключатель может работать наоборот – при нажатии стороны «O» это может привести к включению устройства, что приведет к путанице и возникновению опасности. Следует контролировать правильную ориентацию и проверять работоспособность переключателя после его установки.

Подходят ли кулисные переключатели для сильноточных устройств?Существует довольно много кулисных переключателей, которые прекрасно могут работать с высоковольтными и сильноточными приложениями; однако всегда желательно убедиться, что номиналы достаточны для вашего приложения. Использование переключателя с недостаточными номиналами может привести к чрезмерному выделению тепла или неисправностям.

Устранение неполадок, связанных с включением и выключением кулисного переключателя

Хотя некоторые машины с кулисными переключателями не реагируют должным образом на изменения своего состояния. Устранение неполадок, связанных с функцией включения и выключения переключателя, включает исследование как переключателя, так и цепи:

- Для начала проверьте визуальные индикаторы, такие как символы «I»/«O», а также световые индикаторы, чтобы определить местоположение.
- После этого отключите электричество и проверьте выключатель на предмет износа, ржавчины и механических поломок. Функция/деталь качания должна работать легко и без каких-либо сбоев.
- С помощью тестера целостности или мультиметра убедитесь, что переключатель успешно создает цепь при повороте в положение «I» и прерывает ее в положении «O».
- При наличии нескольких выключателей обеспечить их единую установку и соблюдение схемы подключения.

Если переключатель перестал функционировать, возможно, его необходимо заменить. При замене переключателей обязательно используйте переключатели с оригинальными характеристиками, особенно когда речь идет о требованиях к напряжению и току.

Альтернативы кулисным переключателям для управления включением-выключением

Хотя кулисные переключатели в наши дни являются одними из самых популярных типов переключателей, они не единственный вариант, доступный для функции включения-выключения. Другие типы переключателей включают тумблеры, кнопочные переключатели, поворотные переключатели и ползунковые переключатели. Все эти типы выключателей имеют разные конструкции и особенности. Например, тумблеры имеют рычажный механизм, который переводит переключатель из одного положения в другое, в то время как кнопочные переключатели активируются нажатием и отпусканием кнопки. Выбор типа переключателя зависит от требований конкретного применения с точки зрения долговечности, эргономики или эстетического вида.

Обслуживание и замена кулисных переключателей

Техническое обслуживание кулисного переключателя необходимо для обеспечения его надежности в положении «включено-выключено». Соблюдайте осторожность при чистке переключателя, так как наличие грязи и влаги может испортить маркировку. Если ваш кулисный переключатель начинает залипать, имеет признаки неисправности или поврежден, обычно подходящей реакцией является его замена. Замена должна соответствовать номинальному току, напряжению и физическим размерам. Используйте те же методы проводки и ориентации, которые обсуждались ранее.

Выбор лучшегоКулисный переключательдля вашего приложения

При выборе кулисного переключателя важно убедиться, что его номинальные характеристики соответствуют электрическим потребностям устройства. В идеале следует искать кулисные переключатели с четкой маркировкой, указывающей на включение и выключение выключателя, изготовленными из прочных материалов и простыми в эксплуатации. Если переключатель будет использоваться в среде, где обзорность имеет первостепенное значение, лучшим вариантом будут переключатели с подсветкой. В сильноточных устройствах следует использовать переключатели с высококачественными контактами и изоляцией. Тщательно оцените конструкцию переключателя, чтобы убедиться, что пользователи всегда знают, находится ли кулисный переключатель во включенном или выключенном положении, что позволит избежать каких-либо ошибок.

Итак, подведем итог: освоить кулисные переключатели в положении «включено-выключено» означает понимать символы, физические сигналы, проводку, использование и безопасность. Тщательно выбирая, устанавливая и обслуживая кулисные переключатели, вы убедитесь, что ваши электрические устройства безопасны в эксплуатации. Неважно, являетесь ли вы техником, инженером, любителем или просто управляете бытовой техникой; вы можете использовать это руководство для работы с кулисными переключателями, а также для решения распространенных проблем.
