NC-микропереключатель: полное руководство по знанию, выбору и эксплуатации NC-микропереключателей

Люди, которые занимаются электроникой, промышленной автоматизацией и DIY-сообществом, знают микропереключатели; менее известные чемпионы по схемам управления. Одним из типов микропереключателей является микропереключатель NC (нормально закрытый микропереключатель), что чрезвычайно важно. Если вы думаете о том, как идентифицировать NC-переключатель, его применение или найти подходящий NC для вашего проекта, в этом руководстве есть все ответы о микропереключателях NC, их отличии от микропереключателей NO и их применениях.

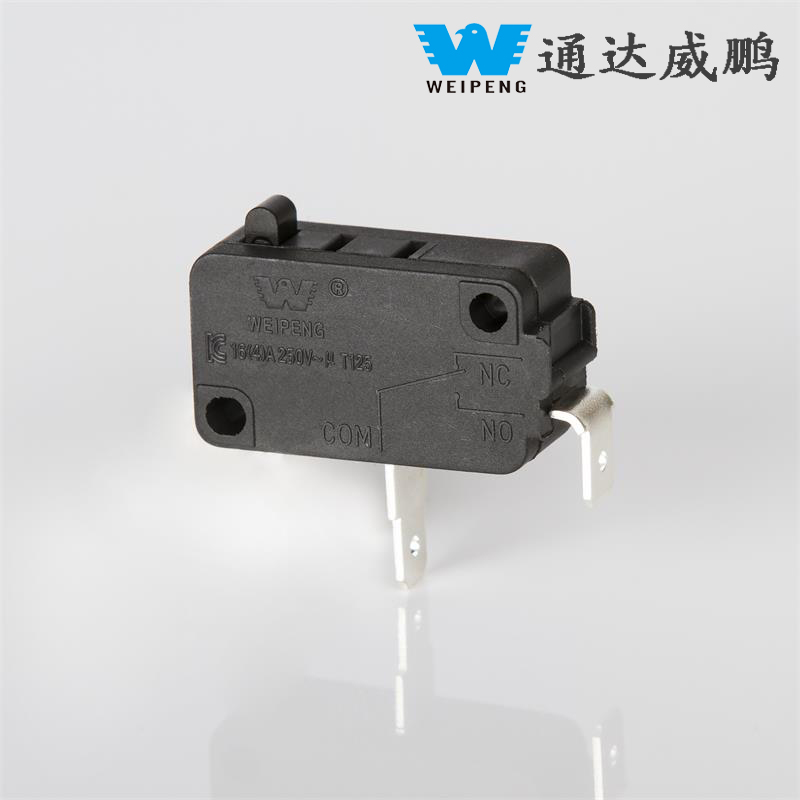

Что такоеМикропереключатель НЗ?

Микропереключатель NC или нормально закрытый микропереключатель представляет собой электрический переключатель, который остается в закрытом положении, пропуская электричество до тех пор, пока он не сработает. Затем переключатель размыкается и прекращает течение тока в цепи. Это противоречит микропереключателю NO (нормально разомкнутый), который размыкается до срабатывания и закрывается после этого. Существуют и другие термины, используемые для микровыключателей, и один из них — переключатели мгновенного действия из-за их быстрого переключения.

В рабочем режиме, когда привод не работает, контакты находятся в контакте и через них протекает ток. Как только привод активируется, контакты размыкаются, прерывая поток тока. Микропереключатели такого типа становятся необходимыми в цепях аварийной остановки, задачах безопасности и схемах, требующих обратной связи.

Как работает микропереключатель NC?

Микровыключатели питаются от системы, которая позволяет им производить быстрое и четкое срабатывающее движение. Внутри переключателя находится механизм подпружиненной кнопки. При нажатии привода вниз происходит «щелчок» и положение контактов изменяется.

Для микропереключателя NC:

• Когда привод не движется, клемма COM соединяется с клеммой NC.
• Нажатие на исполнительный механизм разрывает соединение COM-NC, размыкая цепь.

Этот принцип имеет бесчисленное множество применений; Сюда входит все: от защитных блокировок в приборах и средств управления промышленными машинами до дверей лифтов и торговых автоматов.

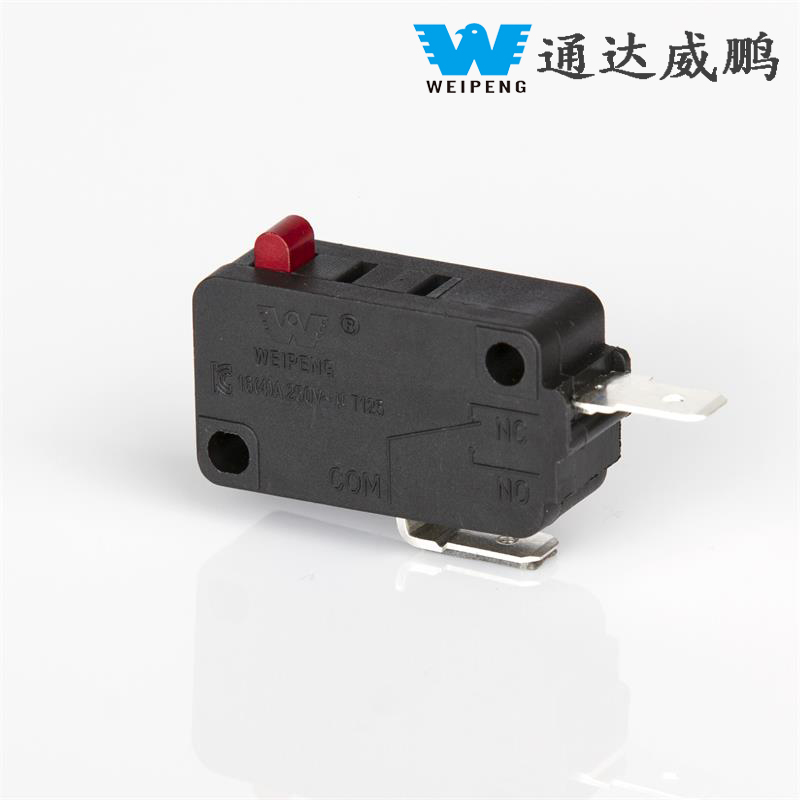

Как определить, является ли переключатель нормально замкнутым или разомкнутым?

Знание того, является ли микропереключатель нормально замкнутым или разомкнутым, является важным аспектом разработки и обслуживания схемы. Вот несколько методов определения типа:

Визуальный осмотр:«NC» (нормально закрытый) и «NO» (нормально открытый) — это метки, которые обычно встречаются на ряде микропереключателей. Обязательно проверьте корпус переключателя на предмет его маркировки.

Проверка мультиметром:Настройте мультиметр в режим непрерывности (или Ома). Поместите один провод в точку COM, а второй — в предполагаемую точку NC. Мультиметр должен показывать непрерывность без нажатия на исполнительный механизм. При нажатии на исполнительный механизм непрерывность должна быть нарушена.

Технический паспорт производителя:При просмотре таблицы данных терминалы покажут, являются ли они NC, NO и COM, а также некоторые другие характеристики.

Выполнение этих шагов позволит вам точно определить и подключить правильный переключатель для вашей цепи.

Общие применения микропереключателей NC

Микропереключатель NC используется в бесконечном количестве приложений, где безопасность и немедленное действие имеют первостепенное значение.

1. Механизмы безопасности:НЗ микропереключатели используются в качестве элементов безопасности в промышленных машинах и бытовой технике. Например, NC-переключатель отключит цепь при открытии двери или крышки, и машина перестанет работать, что предотвратит несчастные случаи.

2. Системы аварийной остановки:Кнопки аварийной остановки обычно работают с микропереключателями NC. При нажатии кнопки аварийной остановки цепь размыкается, тем самым немедленно останавливая оборудование.

3. Системы безопасности:Микровыключатель NC — это инструмент, используемый в тамперных выключателях, предназначенных для систем сигнализации, и активирует сигнал тревоги при проникновении в дверь или окно.

4. Автомобильные применения:В транспортных средствах микропереключатели NC позволяют нажать педаль тормоза, что приводит к включению стоп-сигналов или остановке круиз-контроля.

5. Лифты и контроль доступа:Микропереключатели NC в дверях лифта отвечают за обнаружение закрытия двери. Если двери полностью не закрыты, лифт не поедет.

Эти случаи демонстрируют важность микропереключателей NC для обеспечения эксплуатационной безопасности и надежности системы.

Сравнение микропереключателей NC и NO

Понимание различия между микропереключателями NC и микропереключателями NO имеет решающее значение для обеспечения надлежащего проектирования схем и решения проблем.

НЗ (нормально закрытый):По умолчанию цепь остается закрытой и размыкается при срабатывании. Обычно используется там, где разрыв цепи означает изменение состояния или обеспечивает предупреждение, особенно в приложениях, связанных с безопасностью.

НЕТ (нормально открытый):По умолчанию переключатель находится в положении «выключено», и его необходимо активировать, чтобы замкнуть цепь. Выключатель можно использовать для активации устройств и сигналов тревоги, например, нажатием кнопки для включения лампы.

Решение об использовании NC или NO будет зависеть от приложения. NC лучше подходит для мониторинга обычных нарушений, тогда как NO следует выбирать в случаях, когда необходимо инициировать действие при изменении.

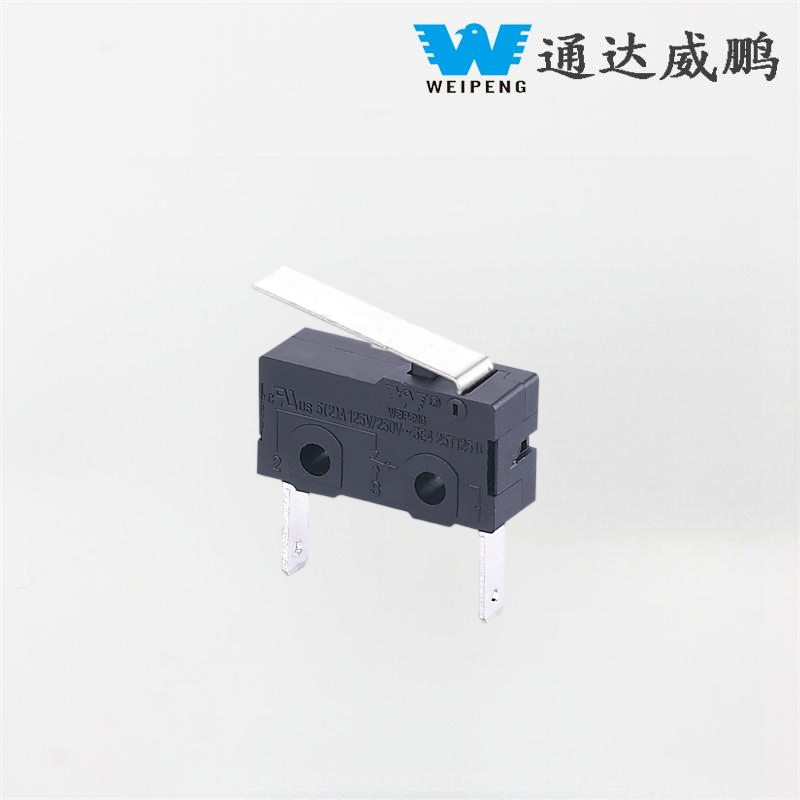

Как выбрать правильный микропереключатель NC?

Столкнувшись с множеством брендов и продуктов, необходимо помнить о нескольких вещах, чтобы выбрать правильный микропереключатель NC.

1. Электрические параметры:Убедитесь, что все выбранные вами микропереключатели соответствуют требованиям по напряжению и току вашей системы, поскольку существует множество вариантов на выбор.

2. Сила срабатывания:Микровыключатели имеют разные требования к усилию для срабатывания. Выбирайте в соответствии с требованиями чувствительности и в том случае, если для щадящих работ необходимы меньшие усилия, тогда как для жестких условий могут потребоваться варианты с более высокими усилиями.

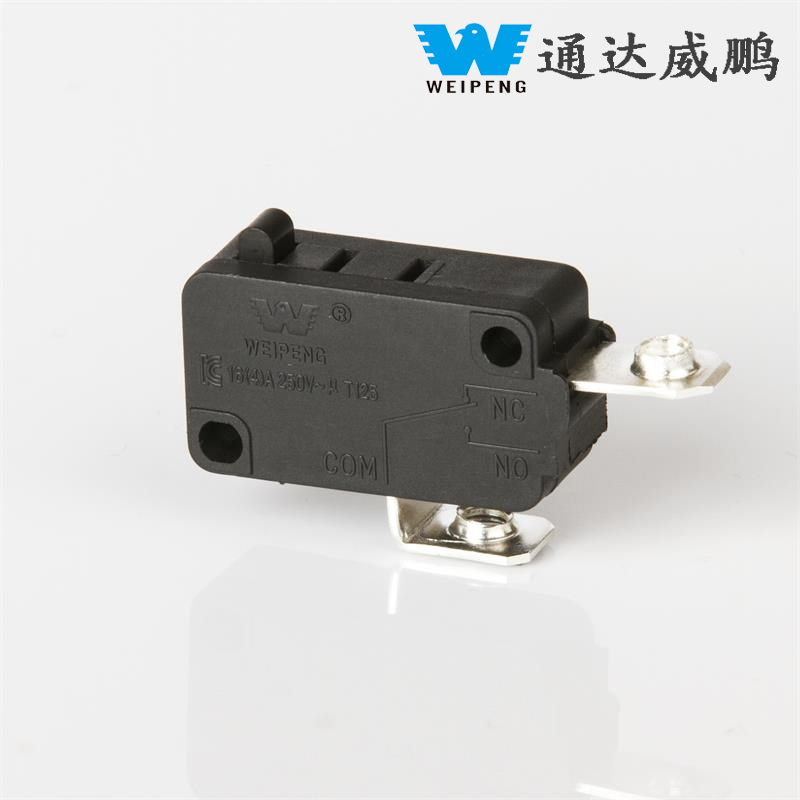

3. Стиль терминала:Вы можете выбрать быстроразъемные клеммы, клеммы под пайку и винтовые клеммы. Делайте свой выбор исходя из простоты монтажа и совместимости с проводкой.

4. Условия окружающей среды:Подумайте о мерах защиты от пыли, влажности и других условий окружающей среды. Если приложение применяется на открытом воздухе или в сложных условиях, выбирайте микропереключатели со степенью защиты IP или герметичные.

5. Размер и варианты монтажа:Микропереключатели доступны в различных размерах и конструкциях с отдельными отверстиями и кронштейнами. Убедитесь, что размер соответствует вашей области применения.

Исследование и обеспечение этих аспектов качества поможет гарантировать успех и бесперебойную работу вашего проекта.

Установка и подключениеМикропереключатель НЗ

Практичная установка гарантирует, что ваш микропереключатель NC будет работать должным образом и обеспечит оптимальную долговечность. Вот несколько практических рекомендаций:

1. Установка коммутатора:Используйте предусмотренные монтажные отверстия или кронштейны, чтобы зафиксировать микровыключатель в его положении. Делайте это осторожно, чтобы не оказывать давление, которое может повредить корпус или повлиять на его работоспособность.

2. Проводка:Общая клемма должна быть подключена к входу схемы, а клемма NC должна быть подключена к выходу, который необходимо прервать. Перед включением питания убедитесь, что проводка и полярность правильны.

3. Тестирование:После установки проверьте переключатель с помощью мультиметра или заставив устройство что-то сделать. Активируйте переключатель, чтобы отслеживать, размыкается ли цепь.

4. Техническое обслуживание:Регулярно проверяйте на наличие признаков износа, грязи или коррозии. При необходимости очистите контакты и замените переключатели во избежание ложных сигналов или перебоев в работе.

Выполнение этих шагов гарантирует, что ваша система останется безопасной и будет работать оптимально.

Преимущества и ограничения микропереключателей NC

Микровыключатели NC отличаются надежностью и быстродействием, но есть и свои соображения:

Преимущества:

Быстрая реакция механизма мгновенного срабатывания значительно повышает надежность и предотвращает возникновение ложных сигналов. Компактный дизайн позволяет использовать его в узких пространствах. Микропереключатели NC также обладают высоким уровнем долговечности — они обычно тестируются на миллионы циклов, поэтому отлично подходят для применений, требующих высоких стандартов безопасности и предполагающих повторяющиеся движения.

Ограничения:

Микропереключатели NC обычно устойчивы, но могут изнашиваться или выходить из строя из-за электрических помех. Правильное размещение и установка этих переключателей под прямым углом имеют важное значение для эффективного использования, поскольку препятствия могут помешать их работе. Они также требуют надлежащей герметизации от окружающей среды в неблагоприятных условиях, чтобы грязь и влага не могли проникнуть в них.

Сбалансировав эти факторы, вы можете эффективно использовать микропереключатели NC в конструкциях своих систем.

Лучшие бренды микропереключателей NC и где купить

Качество влияет как на долговечность, так и на надежность. Некоторые известные бренды микропереключателей NC включают Omron, Honeywell, Cherry и Schneider Electric. Каждый бренд производит разные модели, подходящие для разных напряжений, типов приводов и уровней защиты окружающей среды.

Вы можете приобрести микропереключатели NC у надежных поставщиков электроники, таких как Mouser, Digi-Key и RS Components или Amazon, если вы планируете реализовать проекты DIY на дому. Обязательно внимательно прочтите характеристики продукта и обзоры, выбирая микропереключатели, соответствующие вашим требованиям.

Часто задаваемые вопросы о микропереключателях NC

В чем разница между НЗ и НО выключателем?

Основное отличие находится в положении по умолчанию. NC-переключатель фактически находится в закрытом положении и, следовательно, позволяет току течь самостоятельно, когда он не используется. Но нажатие переключателя размыкает цепь и останавливает ток. С другой стороны, переключатель NO в начале разомкнут. Когда переключатель нажат, он фактически замыкает цепь, пропуская ток.

Может ли один микропереключатель содержать клеммы NC и NO?

Некоторые микропереключатели имеют три клеммы: COM, NC и NO. Функциональность может быть основана на проводке, и в схеме может использоваться либо одна из функций, либо оба способа.

Подходят ли микропереключатели NC для цепей безопасности?

Определенно. В неактивном состоянии они обычно закрыты, а это означает, что любое действие, предпринятое для их открытия (например, открытие двери или нажатие аварийной кнопки), приведет к немедленному прерыванию цепи.

Как долго служат микропереключатели NC?

При правильном использовании и тщательном выборе микропереключатели NC могут прослужить миллионы циклов. Правильное обслуживание и защита окружающей среды также способствуют их долговечности.

Что произойдет, если я подключу не тот терминал?

Неправильная проводка (например, подключение NO вместо NC) приведет к неисправности вашего оборудования или другим защитным мерам. Всегда проверяйте клеммы заранее.

Легко ли установить микропереключатели NC?

Действительно, многие из них работают по принципу «подключи и работай» с минимальной потребностью в каких-либо технических навыках подключения. Будучи небольшими по размеру, их можно легко установить с помощью подходящих фитингов.

Расширенные приложения и советы по интеграции

По мере дальнейшего развития технологий микропереключатели NC начали использоваться в более сложных системах. В промышленной автоматизации они выполняют важные функции в отношении управления последовательностью и контуров обратной связи. Кроме того, микровыключатели NC часто используются в качестве концевых выключателей в робототехнике с целью определения положения и предотвращения переезда.

Что касается проектов Интернета вещей, сочетание микропереключателей NC и микроконтроллеров обеспечивает удаленный контроль и автоматические уведомления. В системах «умного дома» микропереключатели NC помогают автоматизировать процесс системы безопасности и доступа, тем самым отправляя мгновенные оповещения о доступе или чрезвычайных ситуациях.

При проектировании встроенных систем рекомендуется использовать методы устранения дребезга, чтобы избежать ложного срабатывания переключателей при наличии механических помех. Выбирайте переключатели, которые более долговечны для приложений, требующих многократного использования и работающих на высокой частоте.

Микропереключатель НЗТехническое обслуживание и устранение неполадок

Если у вас возникли сбои или прерывистая работа, выполните следующие действия по устранению неполадок:

1. Осмотрите физические повреждения:Проверьте наличие трещин или перекос привода. Немедленно замените поврежденные переключатели.

2. Очистите контакты:Накопление пыли или ржавчины будет препятствовать прохождению тока. Используйте подходящие средства для очистки контактов и проверьте плотность соединений.

3. Функциональность тестового переключателя:Проверьте целостность цепи между общей клеммой и нормально замкнутой клеммой с помощью мультиметра. Если переключатель не переключается надежно, замените его.

4. Оцените проектирование схемы:Вы должны убедиться, что электропроводка выполнена в соответствии с техническими паспортами устройства. Убедитесь, что переключатель соответствует характеристикам напряжения и номинальному току.

Регулярное обслуживание и тестирование позволяют максимально повысить надежность и предотвратить простои системы.

Микровыключатели являются неотъемлемым элементом разработки эффективных и безопасных систем управления в различных отраслях экономики. Нормальный закрытый режим работы, удобство в установке и универсальность дают им преимущество перед другими типами выключателей того же класса, поэтому они будут полезны всем, кто занимается инженерной, любительской и проектной деятельностью. Знание того, как выбирать, устанавливать, обслуживать и устранять неисправности NC-переключателей, поможет добиться успеха в любых предприятиях. В случае сложных процессов устранения неполадок или установки следует обратиться к техническим описаниям производителя или обратиться к более опытным специалистам.
