Микропереключатель 5А 125 250В

Микропереключатель 5А 125 250Впредставляет собой миниатюрный переключатель мгновенного действия, который используется для включения и выключения электрических цепей с током до 5 А в указанных рабочих пределах с напряжением 125 В переменного тока и 250 В переменного тока. Обычно он используется в электронных приборах, системах управления, торговых автоматах, офисном оборудовании, дверях и крышках, бытовой технике и т. д.

Убедитесь, что помимо существующих номинальных характеристик тип нагрузки, тип привода, усилие, конфигурация клемм, размеры и условия окружающей среды подходят для планируемого использования компонентов.

Что означает 5А 125/250 В переменного тока?

Обозначение «5А 125/250 В переменного тока» обычно означает, что переключатель может выдерживать максимум 5 А при напряжении 125 В переменного тока или 250 В переменного тока, если он используется с соответствующей нагрузкой, рекомендованной производителем.
Эта спецификация обычно применяется к резистивным нагрузкам.

Такие устройства, как двигатели, соленоиды, компрессоры, лампы, трансформаторы и электронные блоки питания, могут испытывать высокий пусковой ток или возникновение электрической дуги. В таких случаях может потребоваться использование устройств с другой номинальной нагрузкой или применение соответствующего устройства подавления.

Это представляет собой рейтинг переменного тока. Однако это не гарантирует, что переключатель одобрен для использования при напряжении 125 В постоянного тока или 250 В постоянного тока. Прежде чем продолжить, всегда ищите отдельный номинал постоянного тока в прилагаемой таблице данных.

Как работает микропереключатель?

Микропереключатель использует механизм мгновенного действия. В тот момент, когда привод попадает в точное положение, внутренняя пружина быстро меняет состояние контакта. Таким образом, это обеспечивает превосходную надежность переключателя, несмотря на минимальное перемещение и постоянную рабочую точку.

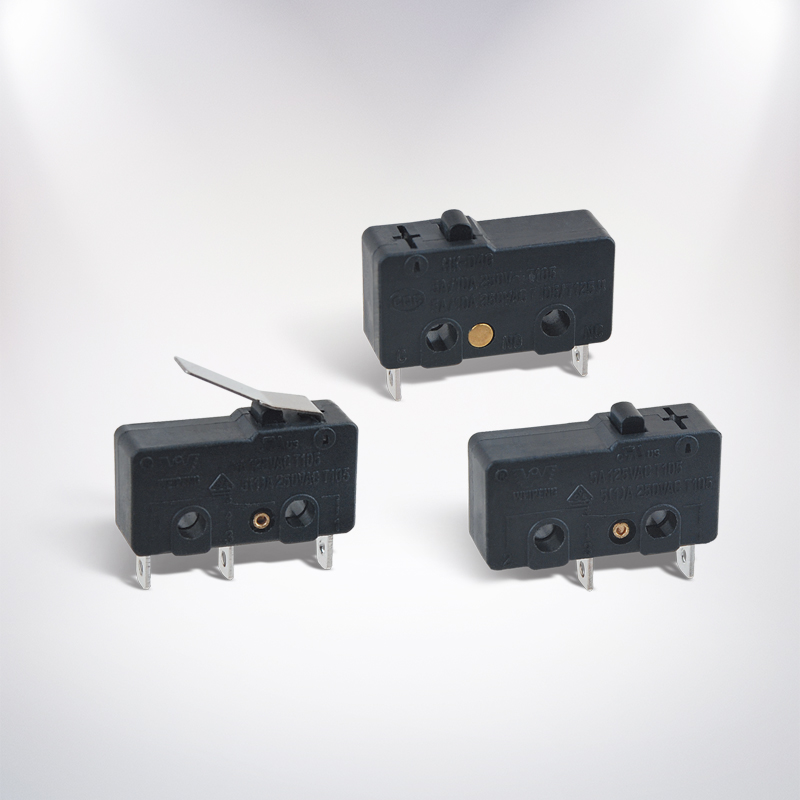

К типичным типам приводов относятся плунжерный, шарнирный рычаг, роликовый рычаг и имитация ролика. Соответствующий тип привода выбирается на основе доступного пространства, направления движения, а также силы и расстояния, необходимых для процесса.

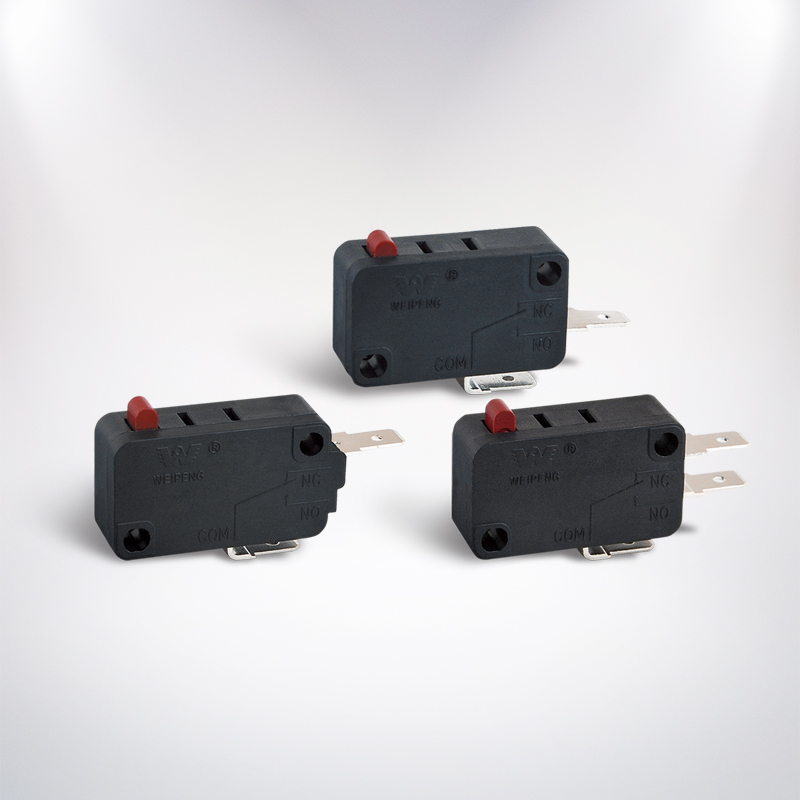

Конфигурация терминала SPDT

Некоторые модели 5А работают в режиме SPDT (однополюсный, двойной). Обычными клеммами SPDT являются COM, NC и NO.

Когда цепь активируется нажатием исполнительного механизма, используйте COM в сочетании с NO. С другой стороны, используйте COM в сочетании с NC, когда цепь должна оставаться закрытой в состоянии ожидания и размыкаться при включении привода. Обязательно проверьте маркировку на самом переключателе перед началом подключения.

Что такое чувствительный микропереключатель?

Чувствительный микропереключатель работает с довольно небольшим усилием. Это полезно всякий раз, когда переключатель приводится в действие с помощью легкой двери, пластикового язычка, небольшого механизма или ограниченного движения.

Чувствительность определяется более чем текущим рейтингом. Проверьте следующие характеристики:

• Рабочая сила и сила отпускания
• Предварительный ход и перебег
• Рабочее положение
• Тип и длина привода
• Механическая и электрическая долговечность

Использование роликового рычага может свести к минимуму усилия, необходимые от внешней системы. Однако неправильное выравнивание может привести к боковому напряжению и преждевременному выходу из строя. Он должен работать правильно, не превышая своих характеристик по перебегу.

Микровыключатели 5А, 10А, 16А и 21А

Микропереключатели производятся с разными вариантами номинала тока: 5А, 10А, 16А и 21А. Более высокий текущий рейтинг не обязательно является правильным выбором; Крайне важно, чтобы переключатель соответствовал напряжению применения, типу нагрузки, размерам, типу клеммы и стандартам.

Когда вы смотрите на микропереключатель на ток 5 А при напряжении 125 и 250 В с другими моделями на ток 10 А, 16 А и 21 А, вам следует сравнить все характеристики, а не только смотреть на номинал. Переключатель с более высоким номиналом может отличаться от моделей с более низким номиналом конструктивными особенностями, такими как монтажные отверстия, ход привода, положение клемм и размеры контактов.

Соображения нагрузки и безопасности

Перед подключением нагрузки необходимо определить не только нормальный ток, но и пусковой или пусковой ток. С резистивными нагрузками обычно гораздо легче справиться, чем с индуктивными или емкостными нагрузками. Двигатели и соленоиды могут генерировать искры, которые могут повредить контакты, даже если нормальный ток ниже 5 А.

В основных применениях следует использовать соответствующую изоляцию, защиту от перегрузки, механическую защиту и корпус. Правильная установка выключателя обычно должна выполняться так, чтобы он разрывал провод, как указано в конструкции оборудования и местных электротехнических нормах.

Перед монтажными или проверочными работами отключите электропитание. Подключение сетевого напряжения должно быть выполнено или проверено квалифицированным специалистом.

Советы по монтажу и установке

Перед заказом всегда проверяйте размеры корпуса, расстояние между монтажными отверстиями, высоту привода, тип клеммы и рабочее положение. Выключатели, которые выглядят одинаково, не обязательно являются взаимозаменяемыми.

Привод необходимо нажимать в правильном направлении, и его нельзя использовать в качестве жесткого механического упора, если иное не указано производителем. Следует избегать чрезмерных ударов, бокового давления, влажности, влаги и вибраций.

Существуют различные виды широко используемых терминалов; они включают в себя клеммы для пайки, вкладки для быстрого подключения, контакты печатной платы и клеммы для проводов. Стиль можно выбрать исходя из используемой техники сборки и наличия места.

Как выбрать правильную модель

Используйте этот контрольный список перед покупкой:

• Подтвердите напряжение переменного или постоянного тока и фактический ток нагрузки.
• Определите, является ли нагрузка резистивной, индуктивной, емкостной, моторной или ламповой.
• Выберите SPDT, SPST-NO или SPST-NC в зависимости от схемы.
• Выберите необходимую рабочую силу и тип привода.
• Сравните монтажные размеры и положения клемм.
• Проверьте рабочую температуру, герметичность, электрический срок службы и сертификаты.
• Запросите официальный технический паспорт для получения точного номера детали.

Часто задаваемые вопросы: Чувствительный микропереключатель SPDT 5A 125/250 В переменного тока

Что такое чувствительный микропереключатель SPDT 5A 125/250 В переменного тока?

Переключатель представляет собой устройство мгновенного действия с малым усилием, с общей клеммой и двумя выходами. Его максимальный номинальный ток составляет 5 А при работе в контролируемых условиях.

Могу ли я использовать его для 250 В постоянного тока?

Нет, хотя маркировка 125/250 В переменного тока указывает на номинальное напряжение переменного тока, она не указывает на номинальное напряжение постоянного тока. Всегда ищите переключатель с указанным номинальным напряжением постоянного тока и номинальным током.

В чем разница между NO и NC?

Нормально разомкнутый переключатель пропускает электричество, когда на переключателе ничего не нажимается, а нормально закрытый переключатель пропускает электричество при нажатии привода.

Может ли микропереключатель на 5А управлять двигателем?

Хотя ток двигателя ниже 5 А, переключатель может работать неправильно. Определите пусковой ток и индукционную дугу, которые могут превышать мощность выключателя. Оцените нагрузочную способность двигателя или используйте реле или контактор.

Могу ли я заменить переключатель на 5 А на модель на 16 А или 21 А?

Это только в том случае, если замена имеет тот же размер с точки зрения размеров, перемещения привода, расположения клемм, расположения контактов, номинального напряжения и сертификации. Самого по себе увеличения мощности недостаточно.

Как долго работает микропереключатель?

Срок службы изделия определяется нагрузкой, частотой сообщений, расположением, окружающей средой и качеством установки. Механическая и электрическая долговечность — это разные термины; поэтому требования к электрическому сроку службы должны соблюдаться в соответствии с фактической нагрузкой.

В заключение,Микропереключатель 5А 125 250Вявляется приемлемым вариантом для небольших систем управления переменным током и определения положения, если нагрузка и механические параметры соответствуют требованиям. Проверьте спецификации, выберите правильные клеммы и привод для SPDT и прибегните к использованию реле или решения для тяжелых условий эксплуатации для устройств со значительным пусковым током или для требовательных электромеханических приложений.
