Кулисный переключатель с подсветкой: типы, подключение и руководство по покупке

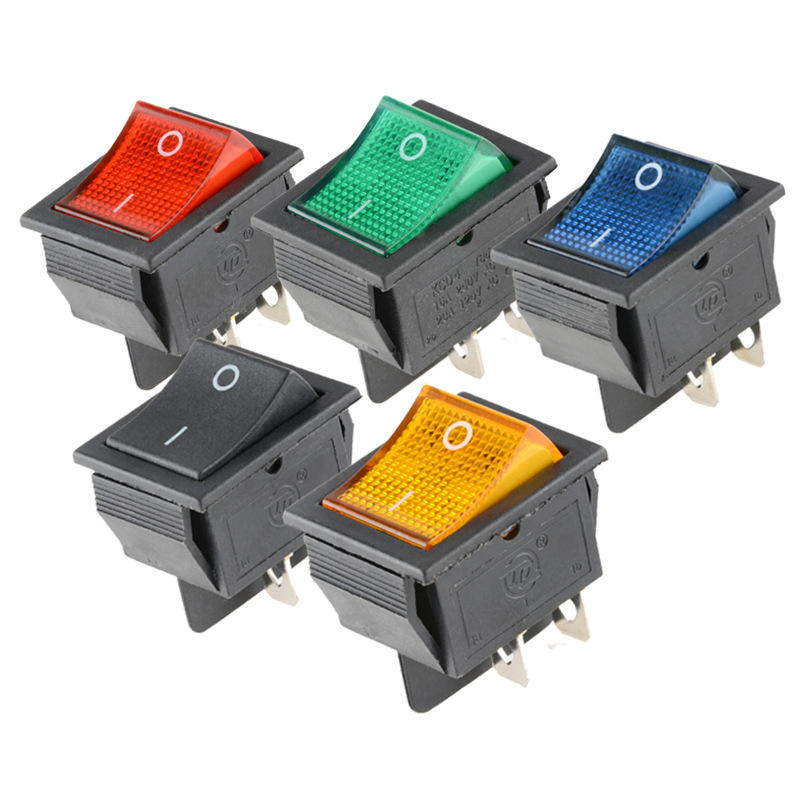

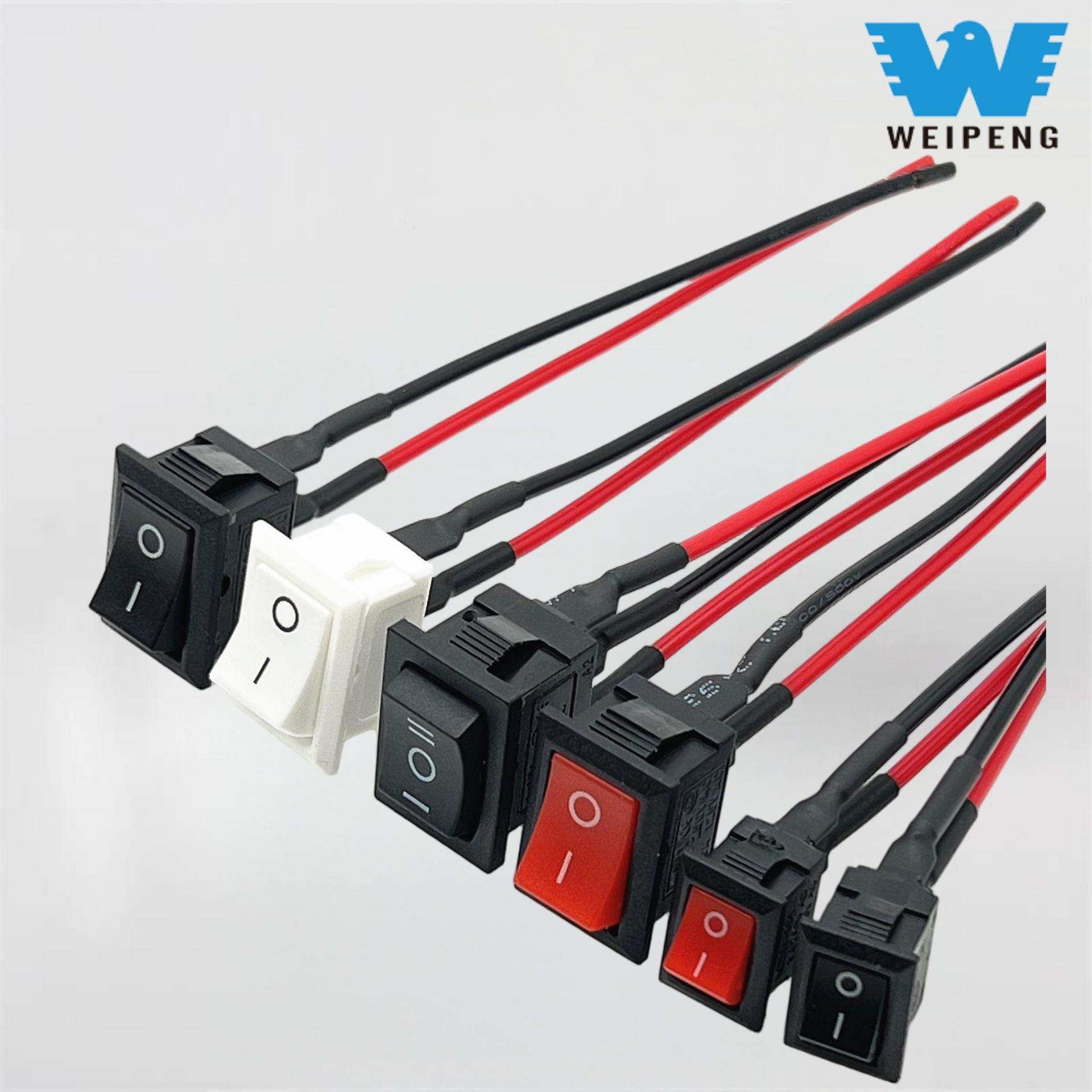

Кулисный переключатель с подсветкой служит своего рода переключателем включения/выключения, который оснащен светодиодом или неоновым светом, который указывает, находится ли переключатель в положении «включено/включено» или нет. Благодаря индикатору кулисный переключатель хорошо виден даже в темноте или на загроможденных панелях управления. Кулисные переключатели с подсветкой нашли свое применение во многих применениях в автомобилях, лодках, внедорожниках, велосипедах, бытовой технике, промышленных машинах, электрических системах управления и т. д.

Кулисные переключатели с подсветкой можно использовать как в цепях низкого напряжения, так и в секторах высокого напряжения. Можно встретить переключатели на 12 В, которые используются в автомобилях, а также переключатели на 120 В переменного тока для использования в домах и промышленности. При выборе подходящего типа необходимо определить напряжение системы, номинальный ток, тип нагрузки, расположение клемм, размер выключателя и место установки.

Что такоеКулисный переключатель с подсветкой?

Кулисный переключатель изготовлен изкачающийся механизм, который может активировать электрическую цепь. Кулисный переключатель переводится во включенное положение, и источник питания подключается к питаемому оборудованию. Кроме того, переключатель имеет встроенный светодиод или неоновый свет, сигнализирующий о включении питания.

Переключатель может указывать, получает ли он питание, включен или работает другая цепь, в зависимости от конструкции и настройки устройства. В зависимости от типа существует несколько различных способов подключения выключателя. Однако перед началом установки обязательно ознакомьтесь с инструкциями по подключению и маркировкой производителя.

Распространенные типы кулисных переключателей с подсветкой

Двухполюсные кулисные переключатели

Двухполюсный переключатель предназначен для работы в простом режиме включения и выключения. Вообще говоря, этот тип переключающего устройства подключается как к цепям нагрузки, так и к цепям электропитания и может зажигать светодиод при подаче питания. На некоторые типы светодиодов влияет полярность, поэтому подключения необходимо выполнять, как описано ниже.

Трехконтактные кулисные переключатели

Трехполюсные конструкции характеризуются возможностью ввода электрической энергии, переключаемыми сигналами и подключением заземления. Благодаря наличию отдельной клеммы для заземления рассматриваемый индикатор может работать без проблем. Этот тип конструкции часто используется в автомобилях и лодках.

Четырех- и пятиконтактные кулисные переключатели

4- и 5-контактные выключатели могут обеспечивать независимое освещение, двухполюсное переключение или несколько выходов. Они подходят для более сложных управляющих головок, хотя правильная проводка зависит от внутренней конфигурации схемы. Поэтому следует следовать приведенной схеме, а не упрощать процесс подключения через стандартные клеммные места.

Конфигурации SPST, SPDT и DPDT

Переключатель SPST способен замыкать только одну цепь и переключать ее только из состояния «включено-выключено». Переключатели SPDT включают один вход и работают на два выхода. Переключатели DPDT работают по двум цепям и способны выбирать входы или менять полярность. Переключатель SPST — это наиболее распространенная форма переключателя, используемая для типичных применений, таких как включение лампы.

Что такоеКулисный переключатель с подсветкой12 В используется для?

Кулисный переключатель 12 В с подсветкой предназначен для использования в электрических цепях с питанием постоянным током (DC) напряжением 12 В. Типичные области применения включают в себя:

• Автомобильное и мотоциклетное освещение
• Светодиодные фонари и рабочие фары
• Вентиляторы охлаждения и водяные насосы
• Аксессуары для лодок и автодомов
• Оборудование приборной панели и панели управления
• Электрические системы с батарейным питанием

Стандарт 12 В не предусматривает верхнего предела тока для выключателя. Можно сказать, например, что переключатель может работать от напряжения 12 В при токе 20 А. Однако во время запуска некоторые машины, такие как двигатели и насосы, могут потреблять больше тока. Для этой цели необходимо использовать соответствующие реле для управления большими токами или индуктивными нагрузками.

Как правильно выбрать кулисный переключатель с подсветкой

Проверьте номинальное напряжение и ток

Выберите переключатель, который будет правильно работать с напряжением и током цепи. Например, переключатель с номиналом 12 В постоянного тока нельзя использовать в цепи с напряжением 120 В или 230 В переменного тока. Помимо нормального рабочего тока необходимо также учитывать пусковой или пусковой ток нагрузки.

Учитывайте тип нагрузки

Электродвигатели, насосы, нагревательные приборы, лампочки и драйверы светодиодов создают на выключатели разную нагрузку. Номиналы, учитывающие только резистивные нагрузки, могут не применяться к индуктивным нагрузкам, таким как электродвигатели. Выбор выключателей должен производиться в соответствии с нагрузками, которые они должны выдерживать.

Подтвердите монтажные размеры

Перед заказом обязательно проверьте размеры выреза в панели, а также толщину панели, положение удерживающей лапки и зазоры сзади панели. Переключатель может попасть в вырез спереди, но все равно может столкнуться с другими деталями и проводкой.

Ознакомьтесь со спецификациями индикатора

Потребляемая мощность светодиодных индикаторов очень низкая, поэтому их обычно используют в системах с напряжением 12 В. Убедитесь, что светодиод содержит внутренний резистор, и проверьте, соблюдена ли у него полярность. Использование переключателя с другим напряжением может привести к неправильной ориентации индикатора.

Подумайте об охране окружающей среды

Мы должны выбирать переключатели, способные противостоять влаге и предотвращать появление ржавчины, если они будут использоваться на открытом воздухе, в помещении, в морской среде или в средах с пылью и вибрацией.

Как подключить кулисный переключатель с подсветкой?

Подключение кулисного переключателя с подсветкой включает в себя определение характеристик конкретного переключателя, включая количество его клемм и расположение. Всегда отключайте электропитание перед началом работы и точно идентифицируйте каждую клемму. Подключение к электросети должно выполняться только квалифицированными специалистами.

Типичная трехклеммная проводка 12 В

Плюсовой источник питания с предохранителем -> Силовая или входная клемма
Коммутируемый выход -> Положительная клемма нагрузки
Отрицательная сторона системы -> Клемма заземления и отрицательная нагрузка

Электричество должно быть доступно на нагрузке, как только переключатель включен, что указывает на включение индикатора. Предохранительную вставку необходимо устанавливать непосредственно рядом с источником питания, т. е. аккумуляторной батареей. Номинал предохранителя также должен соответствовать типу провода и характеристикам цепи.

Типичная двухклеммная проводка

Плюсовое питание -> клемма переключателя 1
Переключатель клеммы 2 -> Положительная нагрузка
Нагрузка отрицательная -> Отрицательная система

Если в переключателе имеется светодиод, чувствительный к полярности, важно правильно подключить положительный и отрицательный выводы. В случае перепутаны проводов светодиод не загорится, несмотря на то, что переключатель будет работать правильно.

Вопросы электропроводки и безопасности

Используйте провод с соответствующим номинальным током и используйте изолированные клеммы, а также термоусадочную трубку, чтобы гарантировать безопасность всех соединений. Не прокладывайте провода рядом с острыми углами, источниками сильного тепла или местами, которые могут создавать движение. В транспортных средствах убедитесь, что жгут проводов не подвергается вибрациям и истиранию. При использовании морской проводки убедитесь, что разъемы и используемые провода не подвержены коррозии.

Переключатель с подсветкой не заменяет автоматический выключатель, правильное заземление или предохранитель. Если переключатель становится слишком горячим, плавится, обесцвечивается, искрит или испускает запах гари, его следует выключить, поскольку это может указывать на электрическую неисправность, например, на чрезмерный ток, ослабленное соединение, неисправные контакты или слишком тонкие провода, чтобы выдержать нагрузку.

ОбщийКулисный переключатель с подсветкойПроблемы

Индикатор не светится

Некоторые распространенные причины: смена полярности, отсутствие заземления, ошибка в идентификации клемм или использование индикатора, рассчитанного на другое напряжение. Правильно сравните монтажные работы со схемой подключения производителя и убедитесь в наличии напряжения на нужных клеммах.

Нагрузка работает, но индикатор нет

Даже если контакты переключателя хорошо проводят ток, не менее важно проверить, есть ли у устройства отдельное заземление или источник питания. Также проверьте, есть ли в устройстве источник света, который работает отдельно от других.

Индикатор остается включенным, когда переключатель выключен

Некоторые модели переключателей работают таким образом, что они загораются всякий раз, когда на их входе присутствует питание. Такое поведение может быть нормальным для этого конкретного устройства. Перед заменой переключателя обязательно проверьте цепь индикатора переключателя.

Индикатор мигает или переключатель нагревается

Такие проблемы, как слабые соединения, падение напряжения, большой ток или неподходящие нагрузки, могут вызвать мерцание и перегрев. Это следует выяснить, отсоединив цепь и проверив номинал переключателя, размер провода, а также способ подключения и нагрузки устройства. При необходимости может потребоваться использование реле для двигателя, насосов или других нагрузок, потребляющих большие токи.

Часто задаваемые вопросы

Требуется ли для кулисного переключателя с подсветкой провод заземления?

Не всегда такая ситуация. В случае двухклеммных счетчиков индикатор подключается внутри, что означает, что отдельное заземление не требуется. Модели с тремя клеммами всегда должны иметь собственную точку заземления. Всегда проверяйте соответствующие клеммы и характеристики изделий.

Может ли кулисный переключатель с подсветкой 12 В управлять светодиодными лампами?

Утверждение справедливо, поскольку номинал переключателя соответствует напряжению системы, номинальному рабочему току и пусковому току светодиодного драйвера. Реле может потребоваться при использовании светодиодных линеек большего размера или нескольких светильников.

Можно ли использовать кулисный переключатель на 12 В в бытовой электросети?

Нет, кулисный переключатель, рассчитанный на 12 В постоянного тока, нельзя использовать с напряжением 120 В или 230 В переменного тока. Выключатель переменного тока должен быть рассчитан на напряжение переменного тока, ток, типы нагрузок и применимые стандарты безопасности для бытового электричества.

Почему мой светодиодный кулисный переключатель слабо светится, когда он выключен?

Небольшой ток утечки из устройства или нагрузки в цепи дает тусклый свет. Иногда вместо этой схемы можно прибегнуть к использованию другого переключателя, реле или устройства на стороне нагрузки.

Как проверить клавишный переключатель?

Чтобы проверить целостность цепи, переключатель необходимо отсоединить от источника питания и перевести мультиметр в режим проверки целостности. Работа переключателя должна быть такой, чтобы во время работы он имел как открытые, так и закрытые реакции. Никогда не проводите проверку целостности цепи, находящейся под напряжением.

Кулисный переключатель с адекватной подсветкой имеет характеристики напряжения, тока, типа нагрузки, клемм, размера и функций, соответствующие окружающей среде. Для активации небольшого аксессуара на 12 В подойдет переключатель SPST. Если задействованы двигатели или тяжелое оборудование, потребуется реле, а также предохранители и соответствующие провода в других электрических системах.
