Трехконтактный микропереключатель под пайку для бытовой техники

Являясь эталонной моделью серии микропереключателей Yueqing Tongda Wire Electric Factory, микровыключатель с тремя контактами для пайки для бытовой техники отличается «высокой чувствительностью, сверхдлительным сроком службы и возможностью адаптации к нескольким сценариям» в качестве своих основных преимуществ. Объединив 35-летний опыт компании в производстве переключателей, он стал ключевым компонентом управления в бытовой технике, автомобильной электронике, промышленной автоматизации и других областях благодаря минимальному зазору контактов и механизму быстрого действия. Его производительность и надежность были сертифицированы множеством авторитетных организаций по всему миру, что обеспечивает ему доминирующую позицию на нишевом рынке.

Модель:HK-14-10A-306

Отправить запрос

Описание продукта

WEIPENG® — ведущийТрехконтактный микропереключатель под пайку для бытовой техники производители, поставщики и экспортеры.

Введение в микропереключатель

Серия HK-14 предлагает очень гибкие возможности настройки для удовлетворения различных требований приложений. Рабочее усилие можно настроить по индивидуальному заказу (менее 5,0 Н в состоянии без рычага, стандартное значение 30±15 гс) с диапазоном рабочего хода 0,6–1,5 мм, подходящим для различных сценариев спускового усилия и смещения. Стили рычагов можно настраивать, включая прямые, изогнутые и роликовые рычаги, которые могут соответствовать различным конструкциям механической трансмиссии. Контактные формы охватывают весь спектр SPDT (1НО, 1НЗ), НО и НЗ.

Типичные сценарии применения

Благодаря высокой адаптируемости серия HK-14 широко используется в основном оборудовании во многих областях:

Бытовая техника: Управление дверцей микроволновой печи, управление программами стиральной машины, переключатель температуры духовки, переключатель дозатора воды;

Промышленная автоматизация: ограничение хода, позиционирование конвейера, устройство аварийной остановки небольшого оборудования, триггер сигнала испытательного оборудования;

Автомобильная электроника: обнаружение дверного замка автомобиля, ограничение регулировки сиденья, переключатель багажника, управление электрическими стеклоподъемниками;

Электроинструменты: электрическая дрель, переключатель запуска/остановки угловой шлифовальной машины, триггер защиты от перегрузки инструмента;

Приборы и оборудование: Кнопки медицинских приборов, переключатели хода измерительных приборов, переключение сигналов оборудования связи.

Параметр микропереключателя (спецификация)

Технические характеристики переключателя:
ЭЛЕМЕНТ	Технические параметры		Ценить
1	Электрические характеристики		5(2)А/10А/16(3)А/21(8)А 250В переменного тока
2	Контактное сопротивление		≤30 мОм Начальное значение
3	Сопротивление изоляции		≥100 МОм (500 В постоянного тока)
4	Диэлектрик Напряжение	Между неподключенные терминалы	1000 В/0,5 мА/60 с
		Между терминалами и металлический каркас	3000 В/0,5 мА/60 с
5	Электрическая жизнь		≥50000 циклов
6	Механическая жизнь		≥1000000 циклов
7	Рабочая температура		-25~125℃
8	Рабочая частота		электрический: 15 циклов Механический: 60 циклов
9	Защита от вибрации		Частота вибрации: 10 ~ 55 Гц; Амплитуда: 1,5 мм; Три направления: 1H
10	Способность пайки: Более 80% погруженной части должен быть покрыт припоем		Температура пайки: 235±5℃ Время погружения: 2~3S
11	Теплостойкость припоя		Пайка погружением: 260±5℃ 5±1S Ручная пайка: 300±5℃ 2~3S
12	Сертификаты безопасности		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Условия испытаний		Температура окружающей среды: 20±5℃ Относительная влажность: 65±5% относительной влажности. Давление воздуха: 86~106кПа

Особенности и применение микропереключателя

1.Надежный базовый переключатель.
2.Приятный внешний вид, плотная конфигурация. Характеристики: малый контактный зазор, быстрое действие, высокая чувствительность и небольшой 3. рабочий ход.
4.Long Lite, высокая надежность
5. Разнообразие контактных терминалов
6.Варнеты температурного градуса
7. Разнообразие рычагов
8. Примите термофиксирующийся пластик или термопластик.
9. Широко используется в домашнем аплиане, электронное оборудование, автоматическая машина связи, автомобильный электрон, аппарат и 10.инструмент, электрический инструмент движения и т. д.

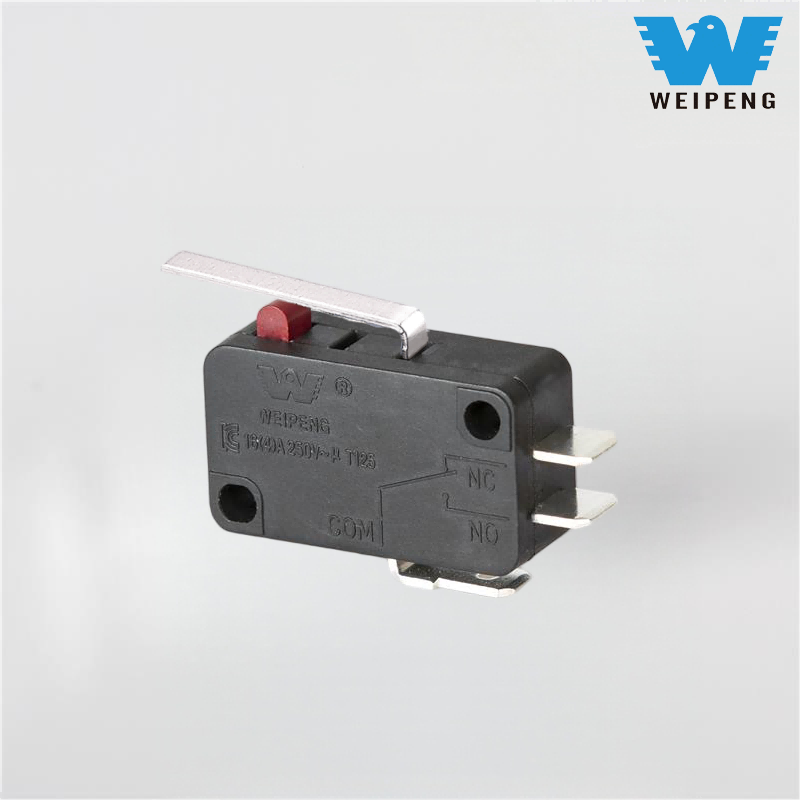

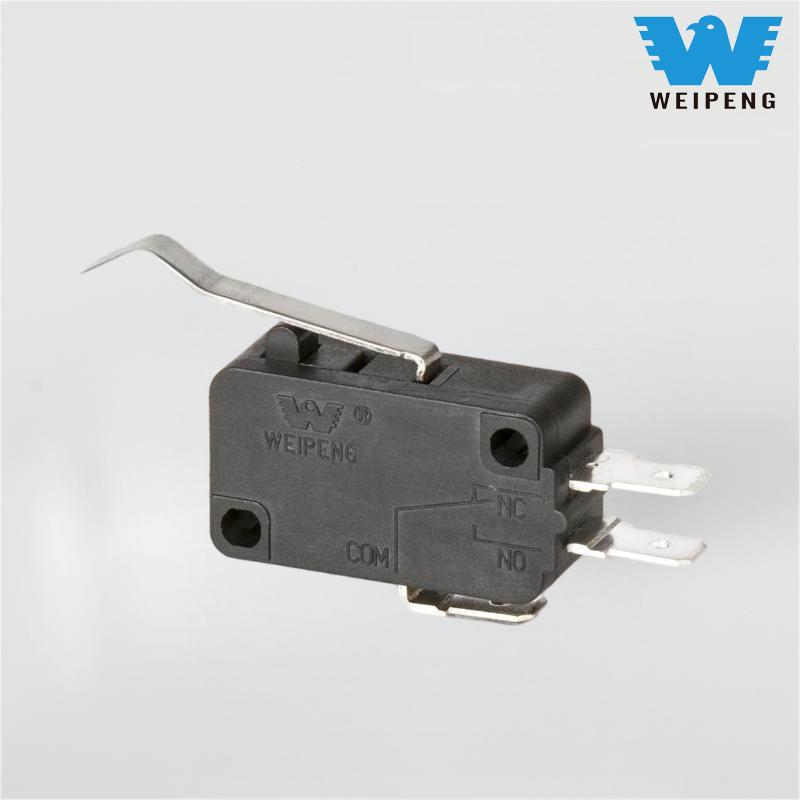

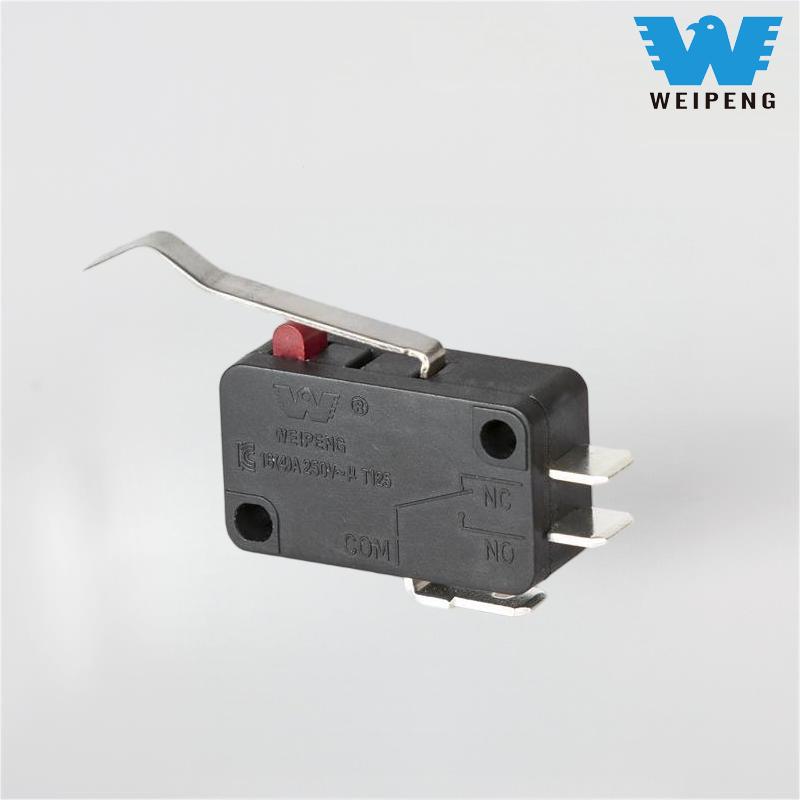

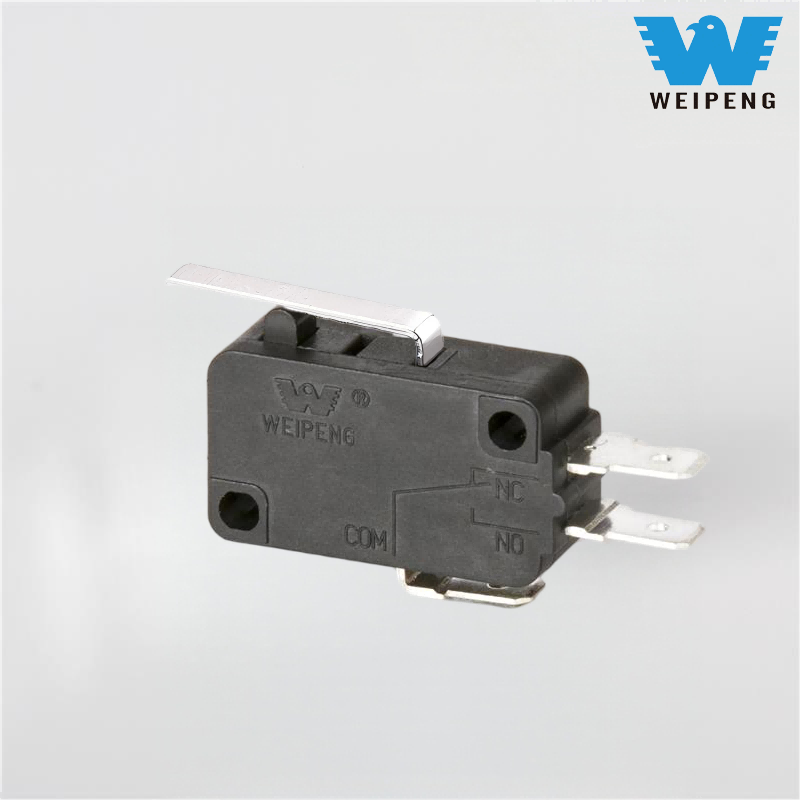

Детали микропереключателя
