Специальный микропереключатель для сварочной горелки MIG

Являясь эталонной моделью серии микропереключателей Yueqing Tongda Wire Electric Factory, специальный микропереключатель для сварочной горелки MIG отличается «высокой чувствительностью, сверхдлительным сроком службы и возможностью адаптации к нескольким сценариям» в качестве своих основных преимуществ. Объединив 35-летний опыт компании в производстве переключателей, он стал ключевым компонентом управления в бытовой технике, автомобильной электронике, промышленной автоматизации и других областях благодаря минимальному зазору контактов и механизму быстрого действия. Его производительность и надежность были сертифицированы множеством авторитетных организаций по всему миру, что обеспечивает ему доминирующую позицию на нишевом рынке.

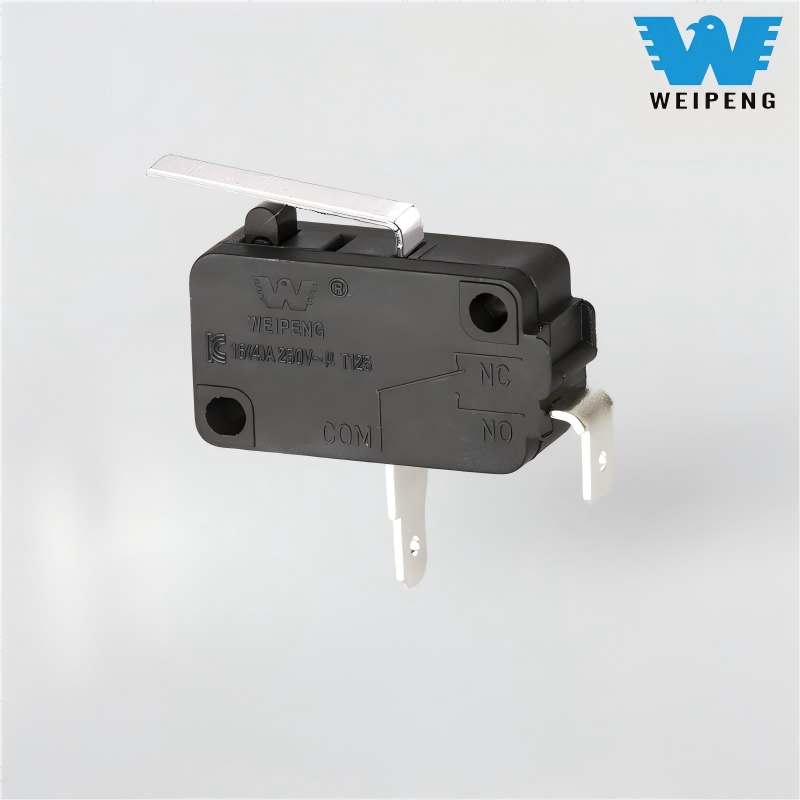

Модель:HK-14-1X-16A-205

Отправить запрос

Описание продукта

WEIPENG® — ведущийСпециальный микропереключатель для сварочной горелки MIGпроизводители, поставщики и экспортеры.

Введение в микропереключатель

В серии HK-14 используется конструкция сердечника с «контактами из серебряного сплава с запатентованным механизмом быстрого действия». Контакты изготовлены из сплава серебра и олова AgSnO₂ и подвергаются процессу вакуумного покрытия с контактным сопротивлением ≤50 мОм, что обеспечивает стабильную передачу тока без затухания и эффективно предотвращает задержки сигнала или плохой контакт, вызванный окислением контактов. Время отклика триггера составляет ≤5 мс, а отклонение рабочего хода контролируется в пределах ±0,05 мм, при этом чувствительность триггера значительно превышает отраслевые стандарты. Чтобы удовлетворить различные требования к механическим спусковым механизмам, серия предлагает широкий спектр комбинаций рычагов привода, включая 8 типов рычагов: короткий рычаг, длинный рычаг, ролик (доступен в нейлоне или металле), кнопка, вилка и т. д., точно соответствующие различным условиям, таким как поворотные механизмы, устройства линейного перемещения и элементы управления нажимного типа.

Опираясь на более чем 30-летний опыт компании в области проектирования пружинных контактов, в серии HK-14 используются высокопрочные пружинные контакты из бериллиевой меди, обработанные посредством 12 стадий точной штамповки и термообработки. Скорость снижения эластичности составляет ≤3% (средний показатель по отрасли составляет 8%), что обеспечивает исключительные характеристики: механический срок службы превышает 1 миллион циклов, а электрический срок службы - до 100 000 циклов. При 60 высокочастотных операциях в день он может надежно работать более 5 лет. Корпус сердечника изготовлен из огнестойкого инженерного пластика PA66, армированного UL94 V-0, который обеспечивает ударопрочность, устойчивость к старению и устойчивость к ультрафиолетовому излучению. Он может выдерживать экстремальные температуры от -25 ℃ до 125 ℃ и прошел 1000 часов циклических испытаний при высоких и низких температурах без ухудшения производительности. Частота электрических операций может достигать 15 раз в минуту, а частота механических операций может достигать 60 раз в минуту, что делает их идеально подходящими для сценариев непрерывной работы, таких как производственные линии промышленной автоматизации и высокочастотные бытовые приборы.

Сценарии применения

Бытовая техника: Управление дверцей микроволновой печи, управление программами стиральной машины, регулировка скорости вентилятора кондиционера, обеспечение безопасной работы оборудования.

Промышленная автоматизация: позиционирование производственной линии, контроль пределов роботов, контроль запуска и остановки конвейера, повышение эффективности производства на 35%.

Автомобильная электроника: подъем стекол автомобиля, регулировка сиденья, датчик багажника, подходит для суровых условий эксплуатации автомобиля.

Медицинские устройства: управление хирургическим оборудованием, срабатывание сигнала прибора обнаружения, соответствие медицинским стандартам безопасности.

Военная промышленность: управление вооружением, коммутация устройств связи, адаптация к экстремальным условиям работы и высоким требованиям надежности.

Рекомендации по выбору

Выбирайте характеристики исходя из номинального тока оборудования и типа нагрузки.

Определите тип стержня привода в зависимости от места установки и метода срабатывания.

При выборе степени защиты учитывайте факторы окружающей среды, такие как температура и влажность.

Специальные отрасли (медицина, военная промышленность) требуют моделей с соответствующей сертификацией.

Параметр микропереключателя (спецификация)

Технические характеристики переключателя:
ЭЛЕМЕНТ	Технические параметры		Ценить
1	Электрические характеристики		5(2)А/10А/16(3)А/21(8)А 250В переменного тока
2	Контактное сопротивление		≤30 мОм Начальное значение
3	Сопротивление изоляции		≥100 МОм (500 В постоянного тока)
4	Диэлектрик Напряжение	Между неподключенные терминалы	1000 В/0,5 мА/60 с
		Между терминалами и металлический каркас	3000 В/0,5 мА/60 с
5	Электрическая жизнь		≥50000 циклов
6	Механическая жизнь		≥1000000 циклов
7	Рабочая температура		-25~125℃
8	Рабочая частота		электрический: 15 циклов Механический: 60 циклов
9	Защита от вибрации		Частота вибрации: 10 ~ 55 Гц; Амплитуда: 1,5 мм; Три направления: 1H
10	Способность пайки: Более 80% погруженной части должен быть покрыт припоем		Температура пайки: 235±5℃ Время погружения: 2~3S
11	Теплостойкость припоя		Пайка погружением: 260±5℃ 5±1S Ручная пайка: 300±5℃ 2~3S
12	Сертификаты безопасности		UL, CSA, VDE, ENEC, TUV, CE, KC, CQC
13	Условия испытаний		Температура окружающей среды: 20±5℃ Относительная влажность: 65±5% относительной влажности. Давление воздуха: 86~106кПа

Особенности и применение микропереключателя

1.Надежный базовый переключатель.
2.Приятный внешний вид, плотная конфигурация. Характеристики: малый контактный зазор, быстрое действие, высокая чувствительность и небольшой 3. рабочий ход.
4.Long Lite, высокая надежность
5. Разнообразие контактных терминалов
6.Варнеты температурного градуса
7. Разнообразие рычагов
8. Примите термофиксирующийся пластик или термопластик.
9. Широко используется в домашнем аплиане, электронное оборудование, автоматическая машина связи, автомобильный электрон, аппарат и 10.инструмент, электрический инструмент движения и т. д.

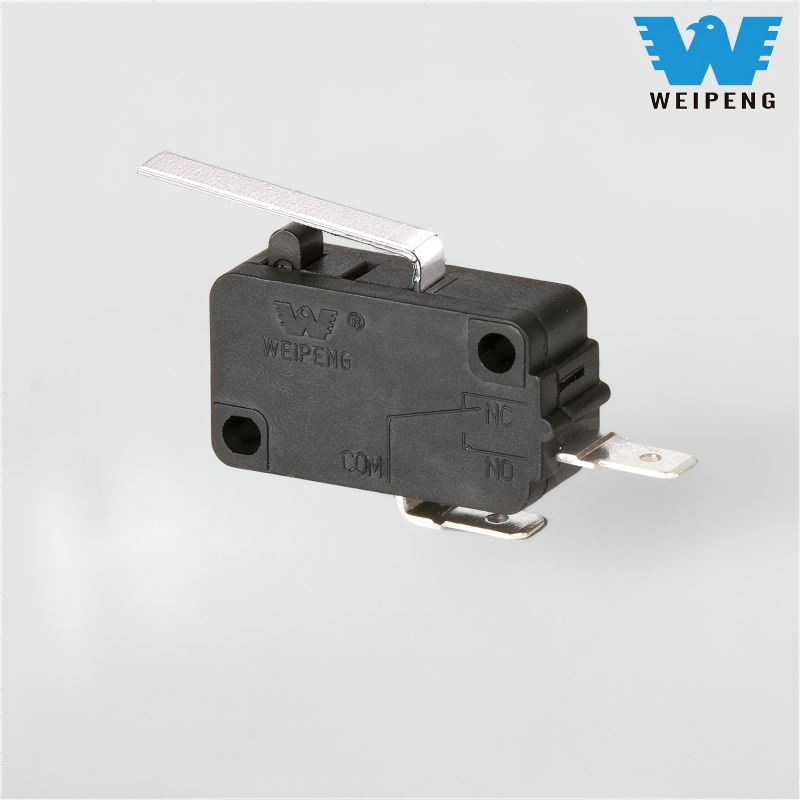

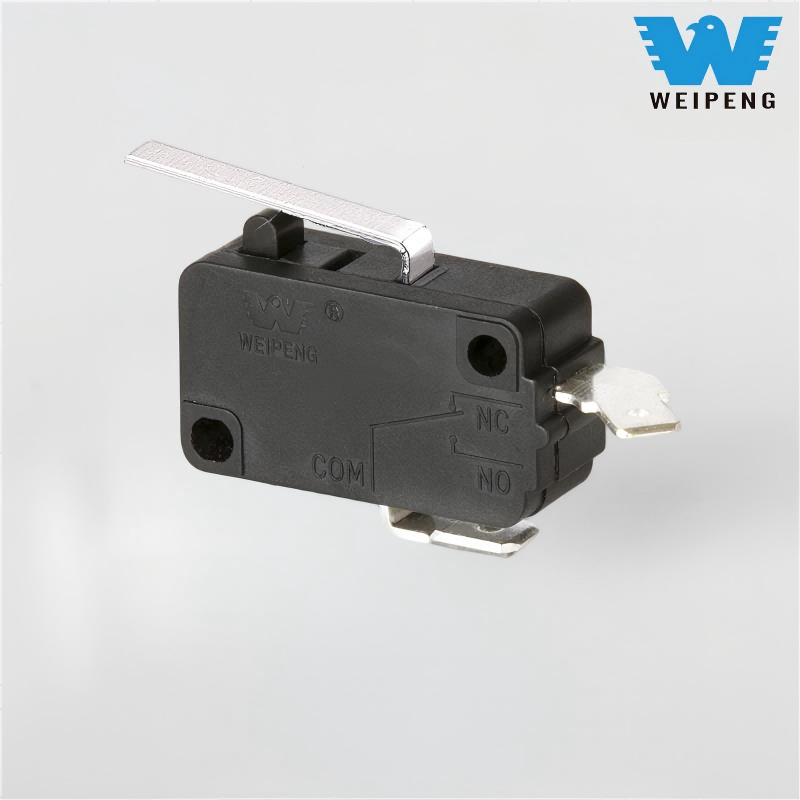

Детали микропереключателя
