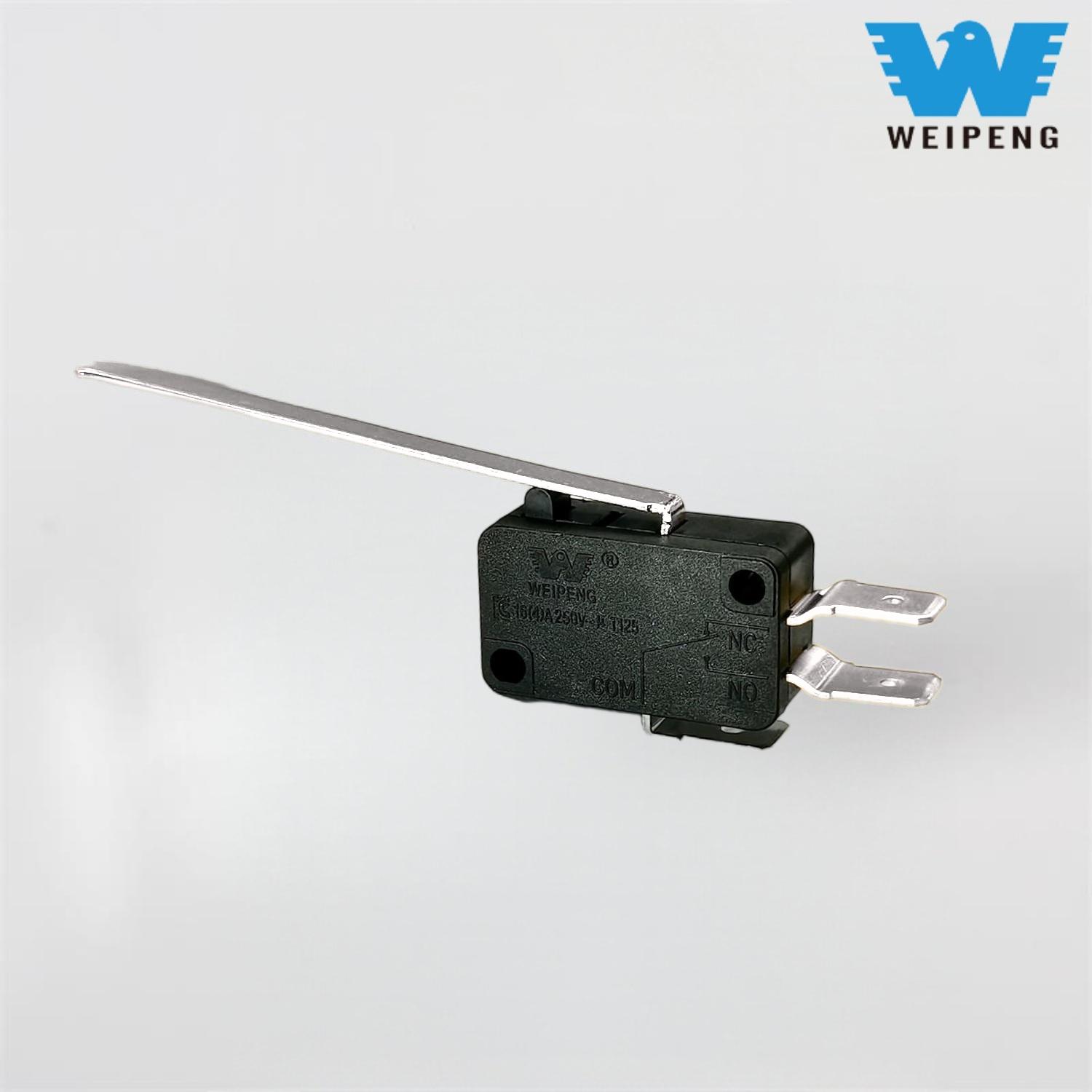

Микровыключатель с длинным рычагом — чрезвычайно компактный переключатель мгновенного действия с удлиненным рычажным приводом. Длинный рычаг переключателя обеспечивает большую гибкость, чем обычный микропереключатель плунжерного типа, при обнаружении движения, положения или механического контакта. Микропереключатели с длинным рычагом часто используются в различных устройствах, таких как бытовая техника, промышленное оборудование, системы автоматизации, торговые автоматы, устройства безопасности, офисное оборудование и многие другие электромеханические изделия. Длинный рычаг позволяет увеличить расстояние между движением привода и переключателя, уменьшая силу, необходимую для срабатывания переключателя. Благодаря этим характеристикам они часто используются на рынке электромеханики.

Выбор микропереключателя с длинным рычагом для покупателей, инженеров и поставщиков зависит не только от размера. Электрические характеристики, тип привода, усилие срабатывания, тип клемм, долговечность, требования к пространству для установки и окружающая среда, в которой будет использоваться переключатель, — все это может повлиять на то, насколько хорошо работает переключатель и как долго он прослужит. В этой статье объясняется, как работает микропереключатель с длинным рычагом, где его можно использовать, а также на что следует обратить внимание перед покупкой микропереключателя с длинным рычагом.

Что такоеМикропереключатель с длинным рычагом?

Микропереключатель с длинным рычагом — это пример микропереключателя, рычаг которого прикреплен к приводу. Рычаг привода нажимается или перемещается другим предметом и заставляет внутренний пружинный механизм быстро изменять состояние электрического контакта переключателя. Благодаря этой функции мгновенного действия микровыключатель с длинным рычагом может быть чрезвычайно надежным независимо от того, движется ли объект, который приводит в действие переключатель, медленно, легко или нестабильно.

Длинный рычаг обеспечивает большее расстояние между исполнительным элементом и точкой срабатывания переключателя, чем стандартный микропереключатель. Кроме того, более длинное плечо рычага облегчает приведение в действие переключателя по сравнению со стандартным микропереключателем. В спецификациях продуктов вы можете найти термины для аналогичных типов продуктов, таких как рычаг рычага микропереключателя, микропереключатель с длинным рычагом, переключатель мгновенного действия с рычагом, концевой микропереключатель и миниатюрный рычажный переключатель. Обычно они относятся к продуктам аналогичной функции; однако размеры, конфигурации привода и электрические характеристики могут отличаться от модели к модели.

Функциональность микропереключателя с длинным рычагом

Внутри корпуса микровыключателя неподвижные и подвижные контакты соединены с пружинным механизмом. В нормальном положении цепь может быть либо закрытой, либо разомкнутой в зависимости от того, как она была подключена через нормально разомкнутую или нормально закрытую клемму. Прикладывающее усилие через плечо рычага передается на активирующий элемент внутри микропереключателя. Когда прикладываемая сила достигает рабочей точки, механизм мгновенного действия почти мгновенно меняет состояние контакта, а затем возвращается в исходное положение после прекращения приложенной силы.

Этот быстрый переход уменьшает искрение контактов, повышает точность вырабатываемых сигналов и увеличивает механическую долговечность контактов. По этим причинам микропереключатели обычно используются в приложениях, где требуется частое переключение циклов, точное обнаружение, компактная установка и постоянная электрическая мощность.

ГдеМикропереключатели с длинным рычагомобычно используются

Микропереключатель с длинным рычагом широко используется во многих отраслях промышленности благодаря своим компактным размерам, точности и очень простой механической интеграции. В домах они используются в таких приборах, как микроволновые печи, стиральные машины, посудомоечные машины, кофеварки, холодильники и кондиционеры, для определения условий открытия или закрытия дверной блокировки, положения крышки и уровня воды для рабочих функций и контроля безопасности.

В промышленном и коммерческом использовании микропереключатели с длинным рычагом обычно используются в качестве концевых выключателей, устройств определения положения и предохранительных выключателей. Они также широко используются в торговых автоматах, игровых автоматах, офисном оборудовании, электрических замках, медицинских приборах, 3D-принтерах, упаковочных машинах и автомобильных аксессуарах. Они обеспечивают экономичное средство преобразования механического движения в электрический сигнал.

Типы рычагов и конструкции приводов

Для микропереключателей с длинными рычагами доступно несколько различных форм рычагов. Прямой длинный рычаг является наиболее распространенным типом и используется для общего определения положения и основного механического контакта. В роликовых рычагах на концах рычагов используются ролики, что делает скольжение по переключателю менее обременительным для объекта и снижает трение. Имитированные роликовые рычаги имеют изогнутый конец рычага вместо традиционного вращающегося ролика и, следовательно, обеспечивают более плавный контакт с меньшими затратами.

При выборе микропереключателя с определенным плечом рычага обязательно проверьте направление движения рычага, поскольку удар по нему под неправильным углом может привести к его повреждению и преждевременному выходу из строя. Стабильность и срок службы любого микропереключателя с длинным рычагом можно значительно повысить, если обеспечить правильное выравнивание, длину рычага и пространство для отпускания.

Как выбрать микропереключатель с длинным рычагом

Лучший способ выбора переключателя — начать с рабочих параметров переключателя. Вам необходимо учитывать, что будет обнаруживаться переключателем, как часто переключатель будет активироваться, какой ток будет проходить через переключатель и каким условиям будет подвергаться переключатель. Если вы переключаете сигналы при низком напряжении, то надежность контактов и стабильная работа могут быть более важными, чем переключение больших токов. Если вы переключаете двигатели или мощность, вам необходимо уделять больше внимания электрическим характеристикам и материалам контактов.

Важно также измерить расстояние между монтажными отверстиями, размер корпуса, положение рычага и ориентацию клемм. На сборку обычно влияет даже небольшое изменение размеров. При замене устройства на существующую модель отправьте своему поставщику информацию об установке, такую ​​как изображения, чертежи, номинальные напряжения/токи, информацию о клеммах и номера деталей. При разработке новой продукции перед массовым производством испытайте образцы в реальных условиях эксплуатации, чтобы знать, соблюдаются ли рабочее усилие, надежность контакта и установочные допуски.

Микропереключатель с длинным рычагомРекомендации по покупке

При покупке микропереключателя с длинным рычагом для нужд OEM-производства или обслуживания покупка у того, кто может обеспечить непрерывность работы, так же важна, как и цена. Если вы приобретете недорогой переключатель, который обеспечивает различную степень усилия нажатия или выйдет из строя очень скоро после его покупки, вы понесете значительные расходы на возврат продукта, простои или жалобы на продукт. Ищите поставщиков, которые могут предоставить техническую помощь, способны обеспечить стабильное производство и предлагают четкую документацию и сертификацию коммутатора.

Хотя рычаг микропереключателя может показаться не очень важным, он имеет решающее значение для безопасности, контроля и удобства пользователя. Зная тип привода, электрические характеристики, условия установки и качество микропереключателей с длинным рычагом, любой, кто покупает рычаг микропереключателя для устройства, компактный концевой выключатель или долговечный переключатель обнаружения для проектов OEM, может выбрать переключатель, который обеспечивает надежную работу на протяжении всего срока службы приложения с минимальными проблемами и временем простоя обслуживания.
