Нажимной микропереключатель с длинной ручкой

Водонепроницаемые переключатели серии FSK-18 являются основным продуктом, разработанным кабельным заводом Yueqing Tongda Cable Factory для особых условий, таких как влажность, пыль и внешние условия. Их ключевыми преимуществами являются «высокая степень защиты IP67 и стабильные электрические характеристики». Используя 35-летний опыт производства переключателей, они имеют различные режимы запуска, в том числе кулисные и кнопочные, и широко используются в наружном освещении, кухонной технике, автомобильной электронике, промышленном очистительном оборудовании и других сценариях, что делает их надежным выбором для управления цепями в суровых условиях.

Модель:FSK-18-004

Отправить запрос

Описание продукта

WЭИПАНГ®является лидероминг Нажимной микропереключатель с длинной ручкойумоляетrs и экспортер.

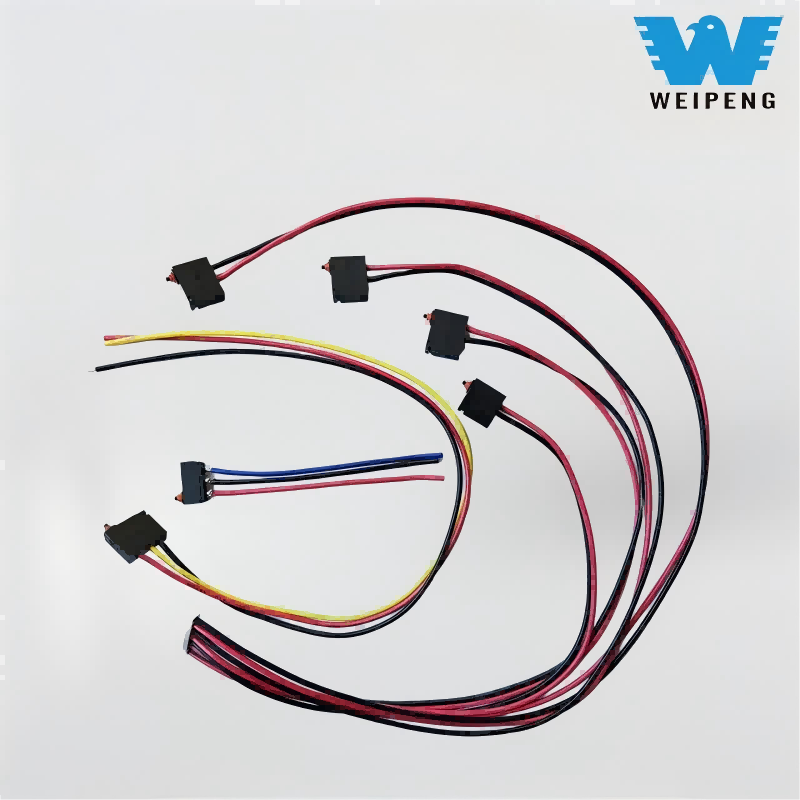

Водонепроницаемый микропереключатель Введениеn

В серии FSK-18 используется конструкция двойной защиты: «встроенный герметичный корпус + уплотнительное кольцо из нитрилового каучука»: корпус изготовлен из высокожесткого материала PA66, отлит точной формы без швов на соединениях; уплотнительное кольцо встроено в канавку корпуса с контролируемой степенью сжатия в пределах 0,3–0,5 мм, что обеспечивает полную пылеизоляцию (IP6X) и отсутствие утечек после 30 минут погружения в воду на глубину 1 метр (IPX7). Данные испытаний показывают, что в таких сценариях, как распыление масла на кухне, проливной дождь на открытом воздухе и погружение в промышленный чистящий раствор, уровень влажности внутренних компонентов равен 0, что полностью решает проблемы «короткого замыкания, вызванного водой и заклинивания пыли» традиционных переключателей.

Контакты изготовлены из серебряно-палладиевого сплава высокой чистоты 99,9%, твердость поверхности которого повышена за счет технологии вакуумного покрытия. Начальное контактное сопротивление составляет ≤5 мОм, что позволяет стабильно выдерживать обычную нагрузку 10 А (250 В переменного тока) и пиковую нагрузку 20 А (250 В переменного тока), что подходит для оборудования средней и высокой мощности, такого как посудомоечные машины и очистители высокого давления. Структура срабатывания оптимизирована для различных типов:

Тип коромысла: имеет конструкцию баланса с двумя пружинами, с ходом срабатывания 1,2–1,5 мм и рабочей силой 5–8 Н, обеспечивая четкую обратную связь без заеданий;

Тип кнопки: встроенная возвратная пружина не ослабевает после 100 000 испытаний на усталость, с быстрым отскоком в течение 0,1 секунды после нажатия, что подходит для сценариев аварийного пуска и остановки;

Тип DIP-переключателя: тумблер изготовлен из износостойкого материала POM, с усилием переключения 3–5 Н и точным позиционированием, что позволяет избежать неправильного включения-выключения цепи, вызванного случайным прикосновением.

Водонепроницаемый микропереключательОсобенностьиAприложениеция

1. Домашние и коммерческие сценарии:

Повседневная безопасность. Кухонная техника: подходит для посудомоечных машин, встраиваемых паровых духовок и очистителей воды под раковиной. Степень защиты IP67 защищает от брызг моющей воды и загрязнения маслом. После оснащения ведущим предприятием по производству бытовой техники уровень ремонта неисправностей продуктов, вызванных водой, снизился с 12% до 0,3%;

Наружное освещение: используется для управления питанием садовых фонарей, фонарей для газонов и зарядных устройств. При сильном холоде -30 ℃ и воздействии высокой температуры 60 ℃ скорость срабатывания включения-выключения составляет 100%, а срок службы в 3 раза дольше, чем у обычных переключателей.

2. Промышленные и автомобильные сценарии:

Соответствует строгим требованиямПромышленная очистка: Подходит для очистителей высокого давления и оборудования для распылительной дезинфекции. Химически стойкий корпус может противостоять эрозии щелочных чистящих растворов. На пищевом заводе он использовался в течение 18 месяцев без коррозии или ослабления функциональности выключателя;

Автомобильная электроника: индивидуальная модель используется для автомобильных холодильников и наружного освещения транспортных средств. Он прошел испытание на вибрацию 10–55 Гц (амплитуда 1,5 мм), и после 100 000 километров пробега точность срабатывания не имеет отклонений, что соответствует стандарту ISO 16750 для автомобильной электроники.

Технические характеристики переключателя:
ЭЛЕМЕНТ	Технические параметры		Ценить
1	Электрические характеристики		0,1 А 5(2) А 10(3) А 125/250 В переменного тока 0,1 А 5 А 36 В постоянного тока
2	Оперативная сила		1,0~2,5Н
3	Контактное сопротивление		≤300 мОм
4	Сопротивление изоляции		≥100 МОм (500 В постоянного тока)
5	Диэлектрик Напряжение	Между неподключенные терминалы	500 В/0,5 мА/60 с
		Между терминалами и металлический каркас	1500 В/0,5 мА/60 с
6	Электрическая жизнь		≥50000 циклов
7	Механическая жизнь		≥100000 циклов
8	Рабочая температура		-25~105℃
9	Рабочая частота		Электрический: 15 циклов Механический: 60 циклов
10	Защита от вибрации		Частота вибрации: 10 ~ 55 Гц; Амплитуда: 1,5 мм; Три направления: 1H
11	Способность пайки: Более 80% погруженной части должен быть покрыт припоем		Температура пайки: 235±5℃ Время погружения: 2~3S
12	Теплостойкость припоя		Пайка погружением: 260±5℃ 5±1S Ручная пайка: 300±5℃ 2~3S
13	Условия испытаний		Температура окружающей среды: 20±5℃ Относительная влажность: 65±5% относительной влажности. Давление воздуха: 86~106кПа
