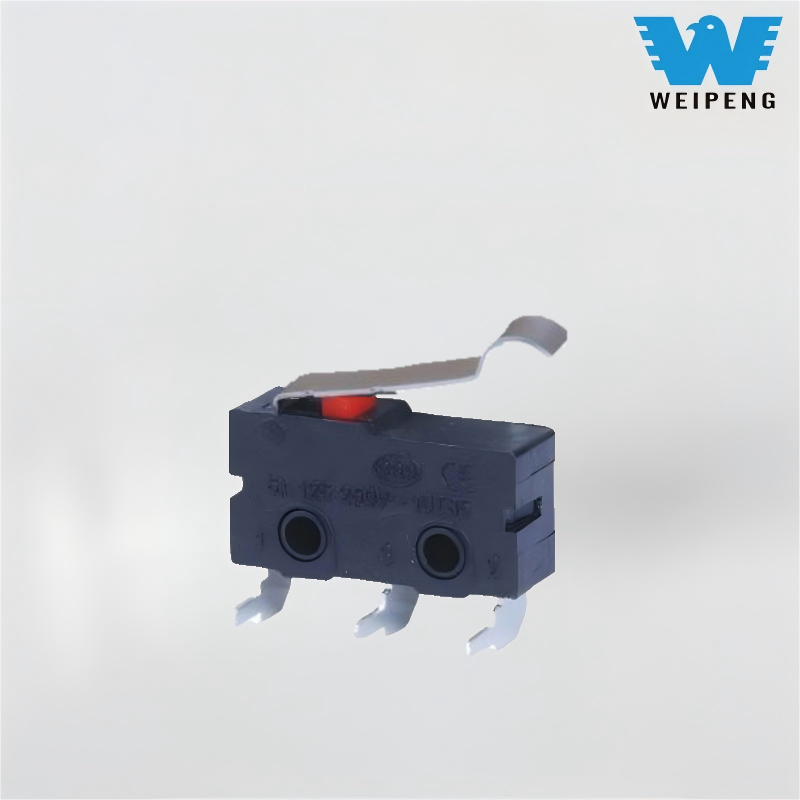

Высокоточный микропереключатель с длинной ручкой

Микропереключатель HK-04G-L (микропереключатель 5 А, 250 В) имеет пусковой механизм с коротким рычагом и механизм мгновенного действия, обеспечивающий быстрое переключение цепи с минимальным механическим усилием. Благодаря своим точным рабочим характеристикам, широкой адаптации к окружающей среде и глобальным сертификатам безопасности этот продукт широко используется в критически важных сценариях управления бытовой техникой, промышленной автоматизацией и электронным оборудованием. Он служит основным компонентом, обеспечивающим безопасную работу и точное управление устройствами.

Модель:HK-04G-LZ-188

Отправить запрос

Описание продукта

WEIPENG® является ведущим производителем, поставщиком и экспортером высокоточных микропереключателей с длинной ручкой.

МикропереключательВведение

Микропереключатель HK-04G-L имеет спусковой механизм с коротким рычагом и механизм мгновенного действия, позволяющий быстро переключать цепи с минимальным механическим усилием. Благодаря своим точным рабочим характеристикам, широкой адаптации к окружающей среде и глобальным сертификатам безопасности этот продукт широко используется в критически важных сценариях управления бытовой техникой, промышленной автоматизацией и электронным оборудованием. Он служит основным компонентом, обеспечивающим безопасную работу и точное управление устройствами.

Полностью сертифицирован международно-признанными органами, такими как UL, CUL (CSA), VDE, ENEC и CQC, и соответствует стандартам системы управления качеством ISO 9001. Расстояние между клеммами и расположение контактов соответствуют стандарту IEC 61810, что позволяет осуществлять прямую замену основных моделей, таких как серия Omron V-15, без необходимости внесения изменений в конструкцию печатной платы.

МикропереключательПриложение

Подходит для точной электроники и медицинского оборудования. Например:

Принтер:Поворотный рычаг в канале подачи бумаги определяет край бумаги. Предварительный ход 0,3 мм позволяет идентифицировать термобумагу толщиной 50 мкм;

Медицинский монитор:Для активации кнопки используется конструкция короткого поворотного рычага с рабочим усилием 1,0 Н, балансирующим чувствительность триггера и предотвращающим случайное нажатие;

Умный терминал:Обнаружение закрытия крышки батарейного отсека с перебегом ≥0,2 мм для обеспечения полной фиксации крышки.

Микропереключатель Спецификация

Технические характеристики переключателя:
ЭЛЕМЕНТ	Технические параметры		Ценить
1	Электрические характеристики		5(2)А 125В/250В переменного тока 10(3)125В/250В переменного тока
2	Контактное сопротивление		≤50 мОм Исходное значение
3	Сопротивление изоляции		≥100 МОм (500 В постоянного тока)
4	Диэлектрик Напряжение	Между неподключенные терминалы	500 В/0,5 мА/60 с
		Между терминалами и металлический каркас	1500 В/0,5 мА/60 с
5	Электрическая жизнь		≥10000 циклов
6	Механическая жизнь		≥100000 циклов
7	Рабочая температура		-25~125℃
8	Рабочая частота		Электрический: 15 циклов Механический: 60 циклов
9	Защита от вибрации		Частота вибрации: 10 ~ 55 Гц; Амплитуда: 1,5 мм; Три направления: 1H
10	Способность пайки: Более 80% погруженной части должен быть покрыт припоем		Температура пайки: 235±5℃ Время погружения: 2~3S
11	Теплостойкость припоя		Пайка погружением: 260±5℃ 5±1S Ручная пайка: 300±5℃ 2~3S
12	Сертификаты безопасности		UL, CSA, VDE, ENEC, CE
13	Условия испытаний		Температура окружающей среды: 20±5℃ Относительная влажность: 65±5% относительной влажности. Давление воздуха: 86~106кПа
