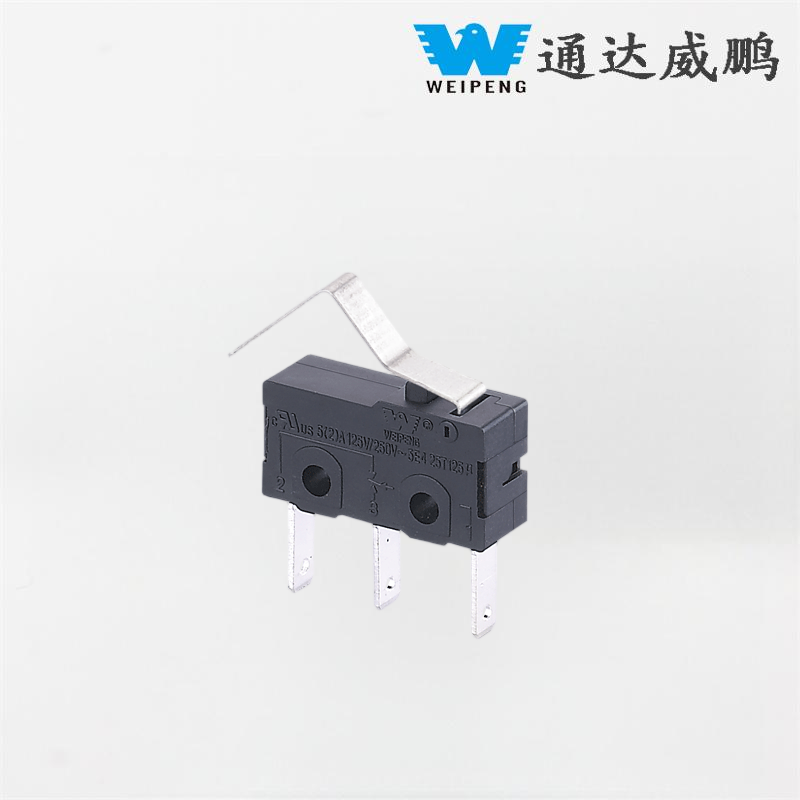

Микропереключатель с изогнутым рычагом, малый ход, 5А

Микропереключатель с изогнутым рычагом с малым ходом 5А - представительный продукт Tongda WEIPENG, который воплощает в себе интеграцию базовой стандартизации и настройки. Основным принципом конструкции прочного переключателя сброса интеллектуальных устройств, производимого на нашем собственном заводе, как производителя и оптового продавца, является «стабильность, надежность и совместимость со сценариями». Номинал: 5А 250В переменного тока Диапазон температур: -40°C~+125°C IP-код: IP40 Размер: 19,8*10,6*6,4 мм Одобрение: UL, ENEC, CSA, CE, VDE

Модель:HK-04G-LZ-118

Отправить запрос

Описание продукта

WEIPENG® — ведущийМикропереключатель с изогнутым рычагом с малым ходом 5А производитель, поставщики и экспортер.

МикропереключательВведение

HK-04G-L — это компактный микропереключатель с шарнирным рычагом, оснащенный 3-контактной клеммой для печатной платы SPDT (однополюсный двухходовой). Оснащенный легким металлическим рычагом, он обеспечивает быстрое действие, высокую надежность и длительный срок службы, совместим с цепями как переменного, так и постоянного тока. Он широко используется для определения пределов и положения в бытовой технике, промышленных средствах управления и электронных устройствах.

Преимущества производительности

Быстрое действие: короткий ход (0,3–1,0 мм), мгновенное переключение, отсутствие дребезга.

Высокая долговечность: механический срок службы 1 000 000 циклов, идеально подходит для высокочастотной работы.

Экологическая стабильность: широкий температурный диапазон и защита IP41 для различных условий.

Простая установка: 3-контактные прямые клеммы для печатной платы, компактные и удобные в сборке

МикропереключательПриложение

Микропереключатели широко используются и надежны в работе, в основном применяются в:

- Бытовая техника: освещение холодильника, дверные замки микроволновой печи, переключатели крышки стиральной машины и таймеры тостеров.

- Промышленное оборудование: модели повышенной прочности, подходящие для конвейерных лент, машин и панелей управления (пыленепроницаемые и влагозащищенные).

- Автомобильная отрасль: дворники, индикаторы открытых дверей — способны выдерживать вибрацию и экстремальные температуры.

- Электронные устройства: миниатюрные переключатели для пультов дистанционного управления и игровых контроллеров (быстро реагирующие и долговечные).

Микропереключатель Спецификация

Технические характеристики переключателя:
ЭЛЕМЕНТ	Технические параметры		Ценить
1	Электрические характеристики		5(2)А 125В/250В переменного тока 10(3)125В/250В переменного тока
2	Контактное сопротивление		≤50 мОм Исходное значение
3	Сопротивление изоляции		≥100 МОм (500 В постоянного тока)
4	Диэлектрик Напряжение	Между неподключенные терминалы	500 В/0,5 мА/60 с
		Между терминалами и металлический каркас	1500 В/0,5 мА/60 с
5	Электрическая жизнь		≥10000 циклов
6	Механическая жизнь		≥100000 циклов
7	Рабочая температура		-25~125℃
8	Рабочая частота		Электрический: 15 циклов Механический: 60 циклов
9	Защита от вибрации		Частота вибрации: 10 ~ 55 Гц; Амплитуда: 1,5 мм; Три направления: 1H
10	Способность пайки: Более 80% погруженной части должен быть покрыт припоем		Температура пайки: 235±5℃ Время погружения: 2~3S
11	Теплостойкость припоя		Пайка погружением: 260±5℃ 5±1S Ручная пайка: 300±5℃ 2~3S
12	Сертификаты безопасности		UL, CSA, VDE, ENEC, CE
13	Условия испытаний		Температура окружающей среды: 20±5℃ Относительная влажность: 65±5% относительной влажности. Давление воздуха: 86~106кПа
